Title: Chapitre VIII


1
Chapitre VIII

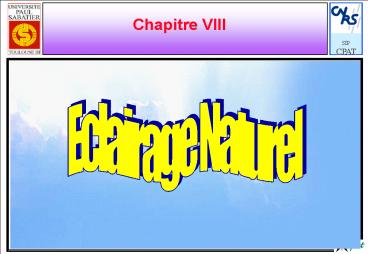

Eclairage Naturel
2
Pourquoi utiliser la lumièredu jour
  • Augmenter léclairement pour optimiser la
    performance visuelle
  • Souligner larchitecture des lieux
  • Assurer aux occupants des locaux une liaison avec
    le monde extérieur
  • Réduire la consommation énergétique du bâtiment
  • Assurer une meilleure santé et bien être des
    occupants

Facteur de lumière du jour (FLJ)
Composante réfléchie interne
Composante du ciel
Composante réfléchie externe
3
DéfinitionsLa transmittance
Transmittance
Simple ou directe
Parfaitement Diffuse
  • Elle conserve limage
  • Le flux incident est redistribué quelque soit
  • langle d'incidence
  • Elle ne conserve pas limage

4
Définitionsle coefficient de transmission
Facteur de transmission
Verre classique
Verre verre tinté isolant
5
Le mouvement du soleil
6
Rayonnement solaire
7
Léclairement naturel dépend
  • De la position du soleil dans la journée
  • De la position du soleil saisonnière
  • De la clarté de latmosphère
  • Valeurs typiques Eciel86 klx, ?ciel0,21
  • De la présence de nuages

Clair Partiellement couvert Couvert
Plus de 70 sans nuages 70-20 sans
nuages Moins de 20 sans nuages
Ciel  standard  (IESNA)
8
Eclairement naturel
0
Ciel clair
30
45
65
75
Les courbes ci-dessus ne sont valables que pour
un ciel clair ou partiellement couvert en
considérant que léclairement solaire normal
(soleil au zénith) est le même dans les deux cas.
Pour un ciel couvert, léclairement solaire
directe est nul, la lumière vient de la voûte
céleste et elle ne dépend pas de la position du
soleil
Ciel de  Moon Spencer  (CIE)
9
Fenêtres
On peut considérer une fenêtre comme une source
homogène diffuse
10
Dômes
Dômes augmentent la transmittance Car présentent
une surface accrue lorsque La lumière solaire est
très inclinée
11
Transmittance des dômes
Les dô????????????????????????????????????????????
?D est une fonction de langle dincidence,
? mais pour les dômes ?D est quasi-constant pour
?gt30
  • Lumière directe (soleil) ?D
  • Lumière diffuse (voûte céleste) ?d

12
Puit de jour
Flux par unité de surface pénétrant dans le local
13
Puit de jour pyramidal
Facteur de forme
Fin
L'efficacité dun puit de jour en pyramide
tronquée est supérieure à celle dun puit
rectangulaire
Fout
14
Stratégies déconomie dénergiegrâce à
léclairement naturel
Temporelle
Modulation
Spatiale
15
Exemples
Institut du Monde Arabe (Paris)
Gymnase (Nicolas Michelin)
16
Exemples
Un projet de larchitecte Jean Nouvel
