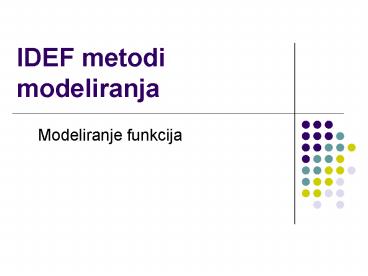

IDEF metodi modeliranja

1
IDEF metodi modeliranja

• Modeliranje funkcija

2
Šta je IDEF?

• Definicija
• Metod (jezik) modeliranja baziran na kombinaciji
  grafike i teksta koji su predstavljeni na
  organizovan i sistematican nacin da bi se
  povecala razumljivost.
• Sastoji se od hijerarhijskog niza dijagrama koji
  postepeno prikazuju sve više detalja o funkcijama
  i njihovoj povezanosti sa ostalim delovima
  sistema

3
IDEF?

• Razlozi koji su motivisali nastanak IDEF0 metoda
• Potreba za dokumentovanjem kompleksnih poslovnih
  procesa
• Sprovodenje brzih organizacionih promena
• Potreba za prototipskim pristupom funkcionalnom
  modeliranju, gde se na na brz i jednostavan nacin
  proveravaju alternativne ideje

4
IDEF?

• Cilj IDEF se koristi za sledece aktivnosti
• Analiza
• Projektovanje
• Unapredenje
• Integracija

5
IDEF?

• IDEF se kao alat koristi za
• dokumentovanje
• razumevanje
• projektovanje
• analizu
• planiranje
• integraciju

6
IDEF familija metoda

• IDEF familija metoda obuhvata
• IDEF0 za modeliranje funkcija (opis)
• IDEF1 za informaciono modeliranje (opis)
• IDEF1x za modeliranje podataka (projektovanje)
• IDEF3 za modeliranje procesa (opis)

7
IDEF0- Metod za modeliranje funkcija

• Modelira sistem i to
• ponašanje
• aktivnosti
• odlucivanje

8
IDEF0- Metod za modeliranje funkcija

• Omogucuje
• Izvršenje funkcionalne dekompozicije na svim
  nivoima
• Stvaranje dokumentacije, paralelno sa
  reinženjeringom poslovnih procesa
• Bolju komunikaciju izmedu projektnog tima,
  korisnika i menadžera
• Upravljanje velikim i složenim projektima
• Obezbedenje potrebnih elemenata za informaciono
  modeliranje (IDEF1X metodologija)

9
IDEF0- Metod za modeliranje funkcija

• U procesu razvoja sistema IDEF0 opisuje
• Šta funkcije trenutno obavljaju
• Šta funkcije treba da obavljaju

10
Implementacija metoda

• Softverska realizacija IDEF0 standarda je program
  BPwin

11
IDEF0- Modeliranje funkcija

• Osnovni elementi

• Pravougaonik (Box)

• Strelica(Arrow)

Naziv aktivnosti Broj
Akronim za kategorije informacija koje su
predstavljene IDEF0 dijagramima
Input Control Output Mechanism
12
IDEF0- Modeliranje funkcija

• Sintaksa
• Dijagram konteksta model funkcija na najvišem
  nivou apstrakcije ulaza, kontrola, mehanizama i
  izlaza.Služi za odredivanje granica sistema.

Upravljaju izvodenjem aktivnosti ili uticu na
njih
koriste se ilii tranformišu u okviru aktivnosti
Rezultati aktivnosti
Izvori koji izvode aktivnosti
13
IDEF0- Modeliranje funkcija

• Primer Dijagram konteksta

14
IDEF0- Modeliranje funkcija

• Dekompozicioni dijagram povezan sa odgovarajucim
  dijagramom višeg nivoa

15
IDEF0- Modeliranje funkcija

• Primer dijagrama

16
IDEF0- Modeliranje funkcija

• Semantika
• Strelice kao ogranicenja

F3 zahteva ovaj izlaz iz F1
F1
F2
F3 zahteva ovaj izlaz iz F2
F3
17
IDEF0- Modeliranje funkcija

• Semantika
• konkurentne operacije

F1
F2
F3
Kada je izlaz obezbeden, F2 i F3 mogu da budu
obavljene istovremeno.
18
IDEF0- Modeliranje funkcija

• Grananje strelica
• Grananje (Fork Arrow)
• Spajanje (Join Arrow)

19
IDEF0- Modeliranje funkcija

• Granice i interne strelice

Spoljašnja strelica
F1
F2
F3
Interna (eksplicitna) strelica
20
IDEF0- Modeliranje funkcija

• Veza strelica nadredenog dijagrama sa granicnom
  strelicom podredenog dijagrama (ICOM Coding)

21
IDEF0- Modeliranje funkcija

• Primer dekompozicioni dijagram

22
IDEF0- Modeliranje funkcija

• Primer dekompozicioni dijagram

23
IDEF0- Modeliranje funkcija

• Kvaliteti
• IDEF0 modeli obezbeduju apstrakciju iskljucujuci
  detalje koje se odnose na
• trajanje
• rasporedivanje
• upravljacku logiku
• i takode obezbeduju jasan opis sistema
  korišcenjem ICOM-a.
• Hijerarhijska priroda IDEF0 dozvoljava da sistem
  bude detaljno predstavljen po nivoima.

24
IDEF0- Modeliranje funkcija

• SLABOSTI
• IDEF modeli mogu biti toliko koncizni da ih samo
  eksperti odgovarajuceg domena mogu razumeti
• IDEF modeli se nekada pogrešno interpretiraju kao
  graficka predstava niza aktivnosti.

25
IDEF0- Modeliranje funkcija
