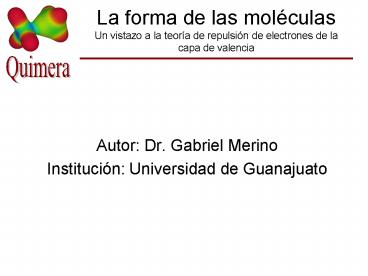

La forma de las moléculasUn vistazo a la teoría
de repulsión de electrones de la capa de valencia

• Autor Dr. Gabriel Merino
• Institución Universidad de Guanajuato

2
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Introducción

• La teoría de repulsión de pares de electrones de
  la capa de valencia (VSEPR, por sus siglas en
  inglés) es un modelo muy simple que tiene como
  objetivo determinar la geometría de una molécula.
  Ya que los pares de electrones alrededor de un
  átomo central (pares de electrones libres y/o
  pares de electrones involucrados en los enlaces
  químicos) están cargados negativamente, entonces
  éstos tenderán a alejarse para minimizar la
  repulsión electrostática entre ellos.

3
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Introducción
! Menor repulsión !
4
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Introducción

• El modelo de VSEPR puede emplearse para predecir
  la geometría de moléculas o iones que contienen
  únicamente átomos del grupo principal.
• Dicha teoría también puede utilizarse para
  predecir la estructura de moléculas e iones que
  contienen enlaces múltiples y pares de electrones
  no apareados.
• Debe tenerse en mente que la teoría de VSEPR es
  sólo un modelo y que, por lo tanto, existen
  excepciones a la regla.

5
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Primeras dos reglas

• Plantea la estructura de Lewis de la molécula o
  ion.
• Enumera las regiones de alta densidad electrónica
  (pares libres y/o pares involucrados en los
  enlaces químicos) alrededor del átomo central
• Dobles y triples enlaces cuentan como UNA
  región de alta densidad electrónica.
• Los pares libres cuentan como UNA región de
  alta densidad electrónica.

6
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Primeras dos reglas ejemplos
Molécula Estructura de Lewis No. de regiones de alta densidad
BeH2 2
PH5 5
7
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Primeras dos reglas ejemplos
Molécula Estructura de Lewis No. de regiones de alta densidad
BH3 3
CO2 2
8
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Tercera regla

• Identifica el arreglo espacial más estable de las
  regiones de alta densidad electrónica.
• Cada región considérala con un globo. Veamos los
  casos mas simples para determinar el arreglo
  espacial mencionado sin pensar, aún, en una
  molécula.

9
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Tercera regla
La geometría de un átomo central se determina por
la mutua repulsión entre los pares de electrones.
Cada par electrónico puedes visualizarlo como un
globo. El arreglo espacial más estable para dos
pares de electrones (o dos globos) entorno a un
átomo central es una estructura lineal.
Átomo central
Dos globos proporcionan una geometría lineal
10
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Cuarta regla
El orden de repulsion para los pares de
electrones es el siguiente Par libre-Par libre gt
Par libre-Region de enlace gt Region de
enlace-Region de enlace
11
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia

• !Estamos listos para predecir la estructura de
  una molécula!

12
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Tres regiones de alta densidad
13
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Tres regiones de alta densidad
14
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Tres regiones de alta densidad
15
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Cuatro regiones de alta densidad
16
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Seis regiones de alta densidad
17
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia

• Ejercicios

18
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Ejercicios
Determinar la estructura molecular empleando el
modelo VSEPR de

• 1) SO3 6) ClF3
• 2) C2H2 7) CO2
• 3) H2O 8) H3O
• 4) SF4 9) XeF4
• 5) NH3 10) H2SO4

19
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Respuestas
20
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Respuestas
21
La forma de las moléculasUn vistazo a la teoría
de repulsión de pares de electrones de la capa de
valencia
Bibliografía
1. Alexander, D. Koeberlein, G. (1999).
Elementary Geometry for College Students (2nd
edition). Boston Houghton Muffin Company. 2.
Brown, I. L., Le May, H. E., Bursten, B. E.
(1994). The Central Science. Prentice Hall. 3.
Charles, R.I. , et. (1999). Matemática
lntermedias Curso 2. CA Scott Foresman
Addison Wesley. 4. Dingrando, L. Gregg, K.,
l-Iainen, N., Winstrom, C. (2003). Quimica
Materia y Cambio. Mc Graw Hill.
