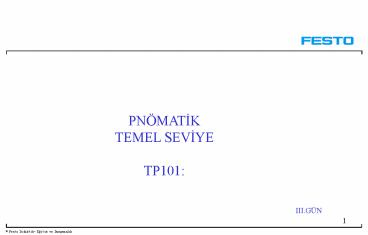

PNÖMATIK TEMEL SEVIYE TP101
III.GÜN
2
GÜNLÜK DERS PROGRAMI
3
I.Gün özeti
Basinç birimi Pa pascal 1 Pa 1N/m2 100
000 Pa 1kf/cm2 1bar 10N/cm2
Pnömatigin kullanildigi alanlar
Pnömatigin avanajlari, dezavantajlari
Pnömatigin kullanildigi alanlar
4
Enerji sistemlerinin mukayesesi
Elektrik
Pnömatik
Hidrolik
Çevre 2 1 3
Kuvvet 2 3 1
Hiz degeri 2 3 1
Bakim 2 1 3
Emniyet 2 1 3
Ariza 1 3
2
5
Enerji sistemlerinin mukayesesi
Pnömatik
Hidrolik
Elektrik
Enerjinin tasinmasi elk
hava yag
Viskozite yok az yüksek
Akiskan hizi 3x108 m/s
50100 m/s 46 m/s
Geri dönüs hatti
yok var var
Silindir hizi -
12 0.5
Depolanma az yüksek
az
Enerjinin tasinma 8 1000
m 100 m mesafesi

Çalisma 110-380V
3-12 bar 50-300 bar basinci
6
II.Gün özeti
Giris uçlari 1 Çikis uçlari 2
4 Geri dönüs
uçlari 3 5 Uyari uçlari 14
12 10
P (A) A (B) B R (T) S X
Y Z
Pnomatik sistemin katlari
Pnomatik sembollerin numaralandirilmasi
Sizinti uçlari (H) 9 L
7
Pnömatik Sistem Elemanlari
Pnömatik devre semasi
6 IS KATI
5 ARA KONTROL KATI
4 ANA KONTROL KATI
3 ISARET ISLEME KATI
2 ISARET KATI
1 ENERJI KATI
8
UYGULAMALAR
9
Sirali hareketler
Yol adim diyagrami
Isaret çakismasi
Mafsal makarali valflar
Kaskad valfi
