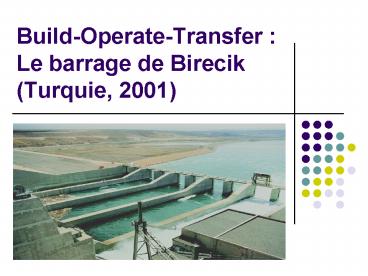

BuildOperateTransfer : Le barrage de Birecik Turquie, 2001

1
Build-Operate-Transfer Le barrage de
Birecik(Turquie, 2001)
2
Plan

• Présentation du projet
• Contexte
• Le barrage
• Les acteurs du projet
• Configuration
• Fonctions
• Contrats
• Quelques éléments financiers
• Construction
• Exploitation

3
Présentation du projet
4
Contexte économique

• Population en constante croissance
• Projet de croissance économique
• Besoin en énergie électrique de plus en plus
  important
• Le gouvernement turc poursuit le projet GAP au
  sud-est d'Anatolia
• Construction de plusieurs barrages sur l'Euphrate

• Mise en place de centrales électriques et de
  systèmes d'irrigation.

5
Contexte institutionnelet politique

• LEtat Turc est très endetté
• Forte pression du FMI
• Projets de BO/BOT dans le domaine de
  lélectricité avec garantie du trésor en raison
  des risques trop élevés pour les investisseurs.
• Le gouvernement veut dénoncer les contrats BOT
  mais la cour suprême le refuse.

6
Le barrage

• Le barrage de Birecik est situé sur l'Euphrate
• Environ 90 Km en aval du grand barrage Atatürk
• Et 32 Km en amont dun deuxième barrage turc
  Karkamis
• La frontière syrienne nest plus loin

7
Une cascade de barrages
8
Des batardeaux de terre en amont et en aval
9
Composition du barrage

• Des barrages de remblai de terre sur les côtés
  gauche et droit du fleuve.
• Un noyau imperméable
• Une barrage-poids central en béton, intégrant un
  déversoir et la prise deau de la centrale
  électrique.

10
Le barrage en chiffres

• Longueur totale 2510 m
• Hauteur 62,5 m
• Niveau d'eau 61,6 m
• Capacité de stockage 1220 millions m3
• Blocs de puissance 6
• Bloc auxiliaire 1
• Compartiment de construction 1
• Compartiment spillway 1

11
Le barrage en chiffres (2)

• Bloc de transfert 1
• Unités de turbine installées 6
• Capacité par turbine 112 MW
• Capacité totale installée 672 MW
• Décharge annuelle moyenne 963 m3/s
• Génération annuelle dénergie 2500 GWh
• Durée de construction 66 mois
• Avril 1996 - Octobre 2001

12
Plus de données techniques
13
Les acteurs du projet Configuration
14
Directoire des Travaux Hydrauliques de lEtat
Assureurs
Birecik S.A. Verbundplan Philipp Holzmann TEAS
Gama Strabag Hydroelectrical and Mechanical
Suppliers
Créanciers
Exploitation et maintenance
Consultants indépendants
Distribution (TEAS)
15
Les acteurs du projet Birecik S.A.

• Bicerik S.A. est une société de capitaux privés à
  laquelleest déléguée la maîtrise douvrage et
  lexploitation.
• Birecik S.A. 167 M
• TEAS (Turquie) 30.0
• Gama (Turquie) 18.0
• Holzmann Anlagen GmbH (Allemagne) 16.9
• Strabag Osterreich A.G. (Autriche) 8.4
• GEC Alsthom ACEC En. S.A. (Belgique) 6.8
• Cegelec S.A. (Belgique) 3.1
• Cegelec S.A. (France) 3.1
• Sulzer Hydro GmbH (Allemagne) 3.7
• GEC Alsthom S.A. (France) 3.7
• T.G.T. A.S. (Turquie) 2.0
• Verbundplan GmbH (Autriche) 4.3

16
Les acteurs du projet LEtat turc

• Le trésor turc garantit Birecik S.A.
  vialentreprise publique TEAS.
• Le ministère de lEnergie a signé un contrat avec
  Birecik S.A. portant sur la fourniture
  délectricité à TEAS et la concession
• Durée de 15 ans
• Les recettes sont partagées entre Birecik S.A.
  (70) et TEAS (30)

17
Les acteurs du projet Quels risques ?

• Les risques sont partagés entre publicet privé
• Le gouvernement assume le risque financier
• Birecik S.A. assume le risque commercial

18
Quelques éléments financiersCoût de la
construction

• Coût du projet 2,262 milliards DM (1,16
  milliards )
• Sources de financement
• Crédit dexportation à lAllemagne, la France, la
  Belgique et lAutriche.
• Crédit de la Chase Investment Bank Ltd.
• Fonds propres

19
Quelques éléments financiersExploitation

• Production annuelle de 2 516 GWh.
• Coûts nets de production de 0,20 ct/kWh (pour
  TEAS)
• Prix de vente de 3,79 ct/kWh(prix de vente de
  TEAS à TEDAS)
• soit un bénéfice de 3,59 cent/kWh
• Bénéfice estimé de 90 M dans ce cas
  insuffisant pour lamortissement.
• TEAS achète en fait en fait lélectricité à au
  moins le double de ce prix
• prix moyen dachat de 6,13 ct/kWh bénéfice de
  149M
• Linvestissement peut être rentable en étant
  amorti sur 15 ans (2235 M).

20
Bibliographie

• Turkish Treasury, BOT projects that havebeen
  guaranteed by the treasury.
• Turkish Daily News, in Economic News,Domestic
  News, Foreign News.
• Verbundplan, S.A., Birecik Power Plant.
• Verbundplan, S.A., 2003, Annual Report.
• American Federal Department of Energy, 2003, An
  Energy Overview of the Republic of Turkey.
• DREE - Mission économique à Ankara, 2002,
  Libéralisation et privatisation du secteur de
  lénergie en Turquie.
• OCDE, 2002, La réforme de la réglementation en
  Turquie dans les secteurs de lélectricité, du
  gaz et des transports routiers.
