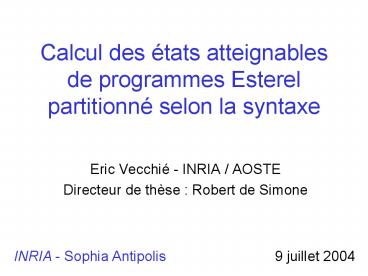

Calcul des états atteignables de programmes
Esterel partitionné selon la syntaxe

• Eric Vecchié - INRIA / AOSTE
• Directeur de thèse Robert de Simone

INRIA - Sophia Antipolis
9 juillet 2004
2
Motivation

• Esterel
• Conception de logiciels embarqués
• Traduction en circuit
• Calcul des états atteignables
• Contribution
• Calcul optimisé des états atteignables
• Partitionné par la syntaxe
• Guidé par l'évolution du flot de contrôle

3
Plan
Contexte

• Esterel
• Calcul des états atteignables

Calcul partitionné

• Schéma général
• Opérateurs séquentiels
• Programmes parallèles
• Boucles

Mise en oeuvre

• Algorithme partitionné
• Graphe de flot de contrôle

Résultats expérimentaux
Conclusion
4
Esterel

• Dédié au contrôle
• (Avion, airbag, téléphone...)
• Langage de programmation
• réactif
• synchrone
• déterministe
• La famille d'Esterel
• SyncCharts
• Lustre, Signal

5
Syntaxe de ?Esterel
pause emit S present S then P else Q end signal S
