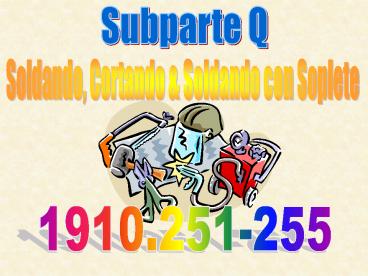

Subparte Q

1
Subparte Q
Soldando, Cortando Soldando con Soplete
1910.251-255
2
1910.252 Requisitos Generales

• (a)Protección Contra Fuegos
• Si la pieza o equipo que se va a soldar o cortar
  no puede moverse a un lugar habilitado para
  soldar, todos los peligros de fuego en la
  vecindad que puedan removerse tienen que
  localizarse en un lugar seguro.

3
Guardas

• De no poder remover todos los peligros asociados
  con fuego, se usaran guardas para confinar el
  calor, las chispas, escoria y para proteger los
  peligros de fuego que no pueden moverse.

4
Restricciones

• Si los requisitos mencionados en los parrafos
  (a)(1)(i) and (a)(1)(ii) de esta sección no
  pueden seguirse entonces la soldadura y corte no
  se puede realizar.

5
Material Combustible

• Tomar precauciones cuando se esta soldando en un
  nivel más alto sobre el nivel del piso para que
  no haya material combustible expuesto a chispas
  que puedan caer a través del piso
• Las mismas precauciones deben observarse cuando
  hay aperturas en las paredes, huecos en el piso,
  puertas abiertas y ventanas abiertas o rotas.

6
Extintores de Incendio

• Equipo apropiado para extinguir fuego tiene que
  mantenerse para su uso inmediato
• Este equipo puede consistir de pailas de agua,
  arena, mangas o extintores portátiles dependiendo
  de la naturaleza y cantidad del material
  combustible expuesto.

Químico seco
Agua
7
Vigilante de Fuego

• Se requerirá un vigilante de fuego cuando se este
  soldando o cortando en lugares donde se pueda
  desarrollar un fuego o de existir cualesquiera de
  las siguientes condiciones
• Material combustible a 35 pies del punto de
  operación
• Combustibles a más de 35 pies pero que se pueden
  encender fácilmente con chispas.

8
Vigilante de Fuego

• Vigilantes de Fuego
• Tiene que tener el equipo de extinguir fuego y
  adiestramiento
• Familiarizado con el sistema de alarmas de la
  facilidad. Saber como activarlas
• Vigilar en todas las areas expuestas por riesgo a
  fuego. Tratará de extinguir el fuego solo cuando
  se pueda con la capacidad del equipo extintor de
  lo contrario suena la alarma
• El vigilante se mantendrá en su lugar luego de
  terminarse el trabajo de soldadura o corte por lo
  menos 30 min. para detectar y extinguir posibles
  fuegos que se puedan generar

9
Autorización

• Antes de comenzar el trabajo de soldadura la
  persona responsable para autorizar el trabajo o
  corte inspeccionará el área.
• Designará precauciones a seguir preferiblemente
  en la forma de un permiso de trabajo.

10
Piso/Area de Trabajo

• Mantener el piso limpio de materiales
  combustibles en un radio de 35 pies.
• Los pisos de material combustible hay que
  mantenerlos humedos, cubrirlos con arena o por
  una manta resistente al fuego
• Donde el piso ha sido humedecido, el personal que
  este haciendo soldadura de arco o equipo para
  cortar tiene que protegerse de posible shock.

11
Areas Prohíbidas

• Soldar o cortar no se permitirá en las siguientes
  situaciones
• En áreas no autorizadas por la gerencia
• En edificios que tengan sistemas de rociadores
  cuando estos esten dañados
• En áreas cerca del almacenaje de grandes
  cantidades de materiales expuestos o que se
  incendien con facilidad tales como súlfuro,
  algodón, o papel

12
Areas Prohíbidas

• En la presencia de atmósferas explosivas (gases
  inflamables, vapores, líquidos, o polvo con
  aire),
• o en atmósferas explosivas que puedan
  desarrollarse dentro de tanques que no han sido
  limpiados o preparados adecuadamente o áreas con
  acumulación de polvo combustible

13
(No Transcript)
14
Ductos

• Ductos y sistemas de conveyor que puedan
  trasmitir chispas a combustibles tienen que estar
  protegidos o darle shut down.

15
Gerencia

• Responsabilidad
• Basado en el potencial de fuego, establecer áreas
  para cortar y soldar y establecer procedimientos
  para corte y soladura en otras áreas
• Designar una persona responsable para autorizar
  la operación de soldar y cortar en áreas que no
  sean de proceso.

16
Gerencia

• Adiestrar cortadores, soldadores y supervisores
  en la operación segura del equipo y en el uso
  seguro del proceso.
• Alerte a los contratistas acerca de los
  materiales inflamables o condiciones peligrosas
  de las cuales ellos puede que no lo hallan notado.

17
Supervisor

• Responsable de que el proceso de cortar y soldar
  se haga en forma segura y por el uso seguro del
  equipo.
• Determina los materiales combustibles y áreas
  peligrosas o potencialmente peligrosas que puedan
  estar presente en el área donde se esta haciendo
  el trabajo.

18
Supervisor

• Determina que las condiciones de trabajo son
  seguras y genera el permiso para trabajo en
  caliente
• Determina que el equipo para protección contra
  incendio esta disponible en el área y operable
• Se asegura de tener un vigilante de fuego

19
Precauciones contra fuego

• Soldadura y corte solo se permitirá en áreas
  seguras
• Cuando el área no se puede mover se procede a
  remover los materiales combustibles o protegerlos
  de fuentes de ignición.

20
Cortando y soldando

• Cualquier línea de tubería o conecciones a drones
  o tanques tienen que estar desconectadas y
  blanqueadas.

21
Espacios Confinados

• Contacto accidental
• Cuando hay que suspender la soldadura de arco por
  un periodo sustancial, como durante el almuerzo o
  de noche
  todos los electrodos deben estar
  removidos del conector y la máquina desconectada
  de la fuente de corriente

22
1910.252(b) Protección del Personal

• Soldador o ayudante que este trabajando en
  plataformas, andamios, o pasadizos tienen que
  protegerse contra caídas.

23
Cables para Soldar

• Los soldadores acomodaran los cables y equipo
  para soldar fuera de los pasillos, que no se
  enreden en escaleras y se conviertan en un riesgo

24
Selección Protección para los Ojos

• Casco de soldador y protección para las manos se
  usará durante toda operación de soldadura o
  cortadura de arco.
• Los ayudantes o asistentes se les tiene que
  proveer la protección para los ojos.

25
Selección Protección para los Ojos

• Goggles o cualquier otra protección adecuada con
  protección lateral tiene que usarse durante toda
  operación de soldadura de gas o oxigeno.
• Se permitira usar lentes con filtro para
  operaciones de soldadura de gas en trabajos
  livianos, soldando con soplete o para inspección.

26
Protección contra rayos de Soldadura de Arco

• Donde el trabajo lo permita, el soldador hara su
  trabajo en una cabina individual protegido con
  una malla de material no combustible.
• Cabinas y mallas tienen que permitir la
  circulación del aire al nivel del piso.
• Trabajadores y cualquier otro personal en las
  áreas adyacente tiene que estar protegido de la
  radiación por una barrera de material no
  combustible o malla a prueba de flama o se le
  tiene que requerir el uso de protección para los
  ojos apropiada.

27
Operación de soldadura
Sombra Lente No.
Soldura por arco metálico protegido - 1/16-,
3/32-, 1/8
, 5/32-inch electrodos
10
Soldadura por arco protegido por gas (noferroso)
- 1/16-, 3/32
11
1/8-, 5/32-pulgada electrodos
Soldadura por arco protegido por gas (ferroso) -
1/16-, 3/32-, 1/8,
12
5/32-pulgada electrodos
Soldura por arco metálico protegido
3/16-, 7/32-, 1/4-pulgada electrodos
12
5/16 -, 3/8-pulgada electrodos
14
Atomic hydrogen welding
10-14
Soldadura con cautín
2
3 or 4
Cortando con antorcha (soplete)
3 or 4
Light cutting, hasta 1 pulgada
4 or 5
Medium cutting, 1 pulgada hasta 6 pulgadas
Soldadura por llama de gas (liviana) hasta 1/8
pulgada
4 or 5
Soldadura por llama de gas (mediano) 1/8 pulgada
to 1/2 pulgada
5 or 6
28
Ropa Protectora

• Empleados expuestos a los peligros creados por
  las operaciones de soldadura o cortar tienen que
  estar protegidos por equipo de protección
  personal.

29
Asegurando Cilindros y Equipo

• Todos los cilindros de gases comprimidos y las
  máquinas de soldar tienen que mantenerse afuera
  cuando esten trabajando en espacios confinados.
• Antes de comenzar las operaciones, Todo equipo
  pesado montado en ruedas tiene que estar
  asegurado bloqueado para prevenir movimiento
  accidental.

30
(No Transcript)
31
1910.253 Oxigeno-Gas combustible Soldando y
Cortando

• La mezcla de gas combustible y oxigeno puede ser
  explosiva y hay que protegerse contra esto.
• Bajo ninguna condición se utilizara el acetileno
  a una presión en exceso de 15 psig

32
1910.253 Oxigeno-Gas combustible Soldando y
Cortando

• Todos los cilindros de gases comprimidos tienen
  que estar marcados en forma legible, para poder
  identificar el gas que contiene. Se le
  identificara con el químico o nombre comercial
  del gas

33
Use solo equipo certificado para soldar tales
como antorchas, reguladores o valvúlas reductoras
de presión
34
OXIGENO
35
No use , abrazaderas o cinta adhesiva Use el
terminal de manga correcto
36
Fuel Gas
Oxidizer
37
Mangas

• Que se puedan distinguir claramente
• De tener cinta adhesiva, no debe cubrir mas de 4?
  de 12"
• Deben inspeccionarse antes de cada turno de
  trabajo
• De tener daño visible, remuevalas de servicio.

38
Cilindros

• No los use como rodillos
• Solo personal autorizado puede mezclarlos y
  llenarlos.
• No usar cilindros en malas condiciones
• Nunca toque el cilindro con los eléctrodos
• Nunca levante una máquina con un cilindro que
  tenga un cilindro en ella.
• Mantenga el cilindro en posición vertical y
  amarrado con la cadena.

39
Almacenaje de Cilindros

• Lejos de fuentes de calor o radiadores
• Area protegida y ventilada, seca, por lo menos a
  20 ft de material altamente combustible.
  Cilindros vacios tienen que tener la valvúla
  cerrada.

40
(No Transcript)
41
Use una canasta cuando mueva cilindros en
canastas por grúas
42
Procedimiento de Operaciones
43
(No Transcript)
44
Procedimiento de Operaciones

• La valvúla del cilindro se abrirá siempre
  lentamente
• La valvúla de un cilindro de acetileno no se
  abrira mas de 1 ½ vuelta en el vástago, y
  preferiblemente no más de ¾ de una vuelta.

45
1910.254 Soldadura de Arco y Corte

• Para asegurar las consideraciones de seguridad en
  diseño se obtendran escogiendo aparatos que
  cumplan con
• Requerimientos para Aparato por Soldadura
  Electrica de Arco NEMA EW-1-1962,
• National Electrical Manufacturers Association or
  the Safety Standard for Transformer-Type
  Arc-Welding Machines,
• ANSI C33.2-1956,
• Underwriters' Laboratories,

46
1910.254 Soldadura de Arco y Corte

• Todo operador asignado a operar o mantener
  equipo de soldadura de arco tiene que cumplir con
  lo que requiere esta sección y con la 1910.252
  (a), (b) y (c ) de esta parte.

47
1910.254 Soldadura de Arco y Corte
48
ojos, audición Manos, brazos, ropa
protectora pulmones
Use EPP
49
Goggles para soldar
Lentes claros no cumplen con ANSI Z87.1
50
Soldando
en forma Segura
