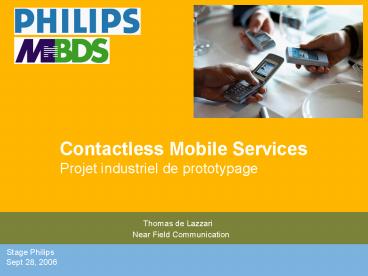

Contactless Mobile Services Projet industriel de prototypage

1
Contactless Mobile ServicesProjet industriel de
prototypage
Thomas de Lazzari
Near Field Communication
Stage Philips
Sept 28, 2006
2
Objectifs

• Étude Étude sur les différents services NFC
  ainsi que sur les spécifications émises.
• Expérimentation Dans un domaine particulier,
  expérimenter la valeur ajoutée de la technologie
  NFC.
• Démonstration Faire la démonstration dune
  application afin de convaincre sur la technologie
  NFC.

3
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

4
Présentation du projet

• Ce stage a consisté en la réalisation dune
  application de type prototype (proof of concept)
  pour un cas dutilisation dune technologie
  innovante propulsée par Philips NFC.
• Le travail effectué comprend une pré-étude sur
  les services NFC, la prise en main du matériel
  afin de permettre le transfert de données entre
  un téléphone, une borne et des tags
  radio-fréquence, ainsi que de nombreux tests de
  fiabilité.
• Tuteur en entreprise M. Laurent Barnier,
  directeur Innovation
• Responsable université M. Serge Miranda,
  directeur MBDS

5
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

6
Philips

• Création 1891, Gerard Philips, Eindhoven.
• Chiffre 30,3 milliards 2004, 161 500
  salariés, 60 Pays. Semiconductor 37 000
  employés.
• Activité Semi-conducteurs, Électronique grand
  public, Systèmes médicaux, Éclairage.Leader sur
  le marché de léclairage. Dans le top 10 mondial
  pour les semi-conducteurs (2005).
• Inventeur du CD-ROM

7
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

8
RFID et NFC

• RFID Radio Frequency Identification
• Tags RFID Stocker et récupérer des donnéesà
  distance.
• Histoire Issue de linvention du radar,
  identification du bétail dans les années 70.
• Exemples dutilisation télé-péage routier,
  traçabilité des livres dans une librairie, carte
  daccès, grande distribution (Wall-Mart).
• Near Field Communication technologie de
  communication de proximité. La technologie NFC
  fait communiquer les objets entre eux.
• Fonctionnement Induction de champs magnétiques.

9
RFID et NFC

• Les deux modes de NFC
• Actif
• Passif
• Trois types dutilisation
• Lecteur de carte (MIFARE )
• Peer to peer (initiator target)
• Emulation de carte
• SAM Secure Access Module
• OFF MODE
• VIRTUAL
• WIRED

10
RFID et NFC

• NFC FORUMhttp//www.nfc-forum.org
• Plus que du sans filNotion de proximité et de
  contact.Aucun appairage.Paiement sécurisé.
• Des débuts difficilesIl y a deux ans, ABI
  Research prédisait que la moitié des téléphones
  dans le monde seraient équipés de NFC en 2009.
  Ils estiment maintenant la part des téléphones
  NFC en 2010, à 23. 25 sept 2006, Peter Judge.
  Techworld.Il faut convaincre sur la technologie.

11
NFC et RFID
Il suffit de toucher
12
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

13
Exemples de cas dutilisation

• Échange dinformationcartes de visite,
• Aide à la configurationassociation de deux
  périphériques Bluetooth
• Capture dinformationpanneau de publicité,
• Billetterie électroniquestades de foot, tickets
  de bus,
• Exemple à Taipei, Taiwan Les transports publics
  utilisent NFC pourfaciliter lachat des tickets
  de bus et trains.Le coût du ticket est débité
  sur le compte client de lopérateur téléphonique.

14
Exemples de cas dutilisation

1. Un passant réserve deux billets pour un
   spectacle.
2. Il paie et télécharge les deux billets
   électroniques en touchant la borne avec son
   téléphone portable.
3. Le passant rejoint son ami et lui transmet son
   billet.
4. Les deux amis arrivent à la salle, et
   déverrouillent lesportiques de sécurité grâce à
   leurs téléphones NFC.

15
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

16
Contactless Communication API

• Spécification JSR 257 package optionnel pour
  Java ME.
• API poussée par Nokia, Philips, Siemens, Sony,
  Symbian,
• Méthodes standards pour piloter tous types
  déquipement sans-contact.
• Discovery Manager
• Août 2006 final approval ballot
• Le futur des téléphones
• The futur of Mobility is Linux. Difficulté de
  développement et manque de support pour Symbian.
  Russell Beattie, Connected Life Group at Yahoo.
• Nouveau téléphone Nokia NFC. Solution NFC
  intégrée. API Contactless? Zalewski, Nokia's head
  of payment and ticketing.

17
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

18
Planningtimeline
Stage Philips 2006
Jun
Oct
Jul
Aug
Sep
Pré étude
L
Développement prototype version 0.6
Prise en main sécurité Mifare
Développement NFC
Formation Netbeans Java Desktop
L
Swing
Midlet
Amadeus
Tests
Rapport
Soutenance
19
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

20
Présentation de lapplication

• Matériel utilisé - Téléphone SAMSUNG X700 -
  Tags MIFARE 1K - Demo board NFC PN531
• Composants logiciels - Interface graphique
  (GUI) - Midlet - Base de données
• Logiciels utilisés Netbeans, Eclipse, Visual
  Studio, Poseidon UML

21
Présentation de lapplication
Sécurité dans une carte MIFARE 1K

• Carte composée de 16 secteurs avec 4 blocs de 16
  bytes chacun.
• Dans chaque secteur, un bloc est réservé pour
  définir les bits daccès. Ex bloc 7.
• Une clef peut être initialisée pour lire ou
  écrire des données dans la carte.

CAGR
22
Présentation de lapplication
23
Présentation de lapplication
The language for touch, Timo Arnall.
Carte wireless Cible wireless Point
wireless NFC

• Interface graphique interactive et fonctionnelle.
• Données XML
• Le couple Java / NFCJava est la clef, il permet
  à un concentré detechnologie de fonctionner
  ensemble Bluetooth, Video, Musique, GPRS,

24
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

25
Problèmes rencontrés

• Interface Swing et NetbeansReprésentation des
  objets en 2D dans une interfacegraphique
  facilement manipulable.
• Transmettre plus que 254 car. Transmettre des
  données en mode Receive.
• BatterieLa batterie du téléphone Samsung X700 se
  vide très rapidement quand on fait appel aux
  méthodes NFC.
• Instabilité du téléphoneLe SDK Philips est très
  limité et il nest pas fait pour certains cas
  dutilisation comme la transmission en boucle
  continue. Le téléphone se freeze au bout de
  quelques minutes.

26
Agenda

• Présentation du projet
• Philips
• RFID et NFC
• Exemples de cas dutilisation
• Contactless Communication API
• Planning
• Présentation de lapplication
• Problèmes rencontrés
• Conclusion

27
Conclusion

• Comme beaucoup dautres technologies, NFC
  pourrait vraisemblablement se retrouver dans nos
  téléphones portables, sur des posters, dans des
  bornes de paiement, tout autour de nous sans
  quon sen aperçoive. NFC vient de rentrer dans
  un nouveau stade, un stade où limagination et
  linnovation sont nécessaires pour développer de
  nouvelles applications, les tester à grande
  échelle, et surtout convaincre lindustrie que
  cest bien plus quune belle idée.
• Original post by Peter Judge. Techworld 25sept
  2006.

28
Remerciements

• Laurent Barnier, directeur Innovation Philips
• Serge Miranda, directeur MBDS
• Sebastien Giombini Jean-Louis Agostini, chefs
  de projet MBDS

29
QAThomas de Lazzari
