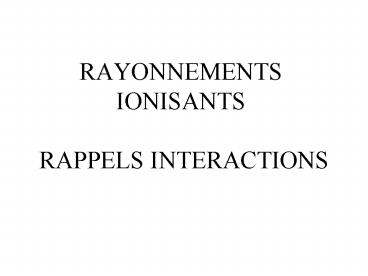

RAYONNEMENTS IONISANTS RAPPELS INTERACTIONS

1
RAYONNEMENTS IONISANTS RAPPELS INTERACTIONS
2
INTERACTIONRAYONNEMENT- MATIÈRE
Transfert Énergie Rayonnement-Matière
3
De la Source à ses Effets
Source
radioactivité,  nucléaire , RX, ...
Exposition
exposition externe, contamination
cest la dosimétrie ...
Absorption
Effets
expressions pathologiques
Réglementation
gestion des risques !
4
Caractérisation des sources du Nucléaire

• Peu importe la source, naturelle ou artificielle,
  ce qui compte cest lénergie que lon en reçoit
  !
• Les conséquences sur lorganisme dépendent avant
  tout ... de la dose, exprimée en joules/kg, le
  sievert Sv, ( le plus souvent en mSv !) et de son
  débit !

5
ORIGINE ET EFFETS DES RAYONNEMENTS IONISANTS
6
CONSTITUANTS ÉLÉMENTAIRES DE L ATOME PROTONS,
NEUTRONS ET ELECTRONS
Atomes Stables et Instables
7
NOYAUX INSTABLES ÉMETTENT ÉNERGIE
1,7 eV à 3eV
cosmic
g
RF
m
Ondes infrarge visible uv RX
700 à 400 nm
Basse énergie
Haute énergie
ionisant
non-ionisant
8
RAYONNEMENTS IONISANTS ET NON IONISANTS
fréquence (Hz)
20
14
10
5
22
10
10
10
10
10
50 Hz
-6
-11
7
10
10
10
énergie des photons (eV)
9
RAYONNEMENTS IONISANTS ?
13,6 eV (H, O, C, N)
10
RAYONNEMENTS IONISANTS ET NON IONISANTS
hn ?E
H2O 13,6 eV
altérations de l ADN mutations radio-induites
liaisons covalentes 1 eV liaisons de van der
Waals 10-1 eV
11
IONISATIONS ET EXCITATIONS

• E moy de liaisons des atomes de la matière
  vivante sont de lordre dune dizaine deV à
  plusieurs milliers deV.
• Dans un milieu aqueux, un rayonnement de 32 keV
  produit en moyenne 1000 ionisations. LE moy pour
  créer une ionisation est donc de 32 eV (E moy par
  ionisation).
• Une particule de 1 MeV (e, photons, X)
  entièrement absorbée produit donc 10 6 / 32
  soient près de 30000 ionisations. Dans le même
  temps se produisent 100000 excitations.

12
INDIRECTEMENT DIRECTEMENT
13
RAYONNEMENTS IONISANTS transfèrent de lénergie
à la matière.
14
RAPPELS DE RADIOACTIVITÉ
15
RAPPELS SUR LABSORPTION DES RAYONNEMENTS

• Ionisation
• e-
• cation
• Excitation - Desexcitation
• X, UV, Visible
• g si n
• Matérialisation
• Lumière si Cerenkov
• X freinage
• Activation par neutrons

X,g
X,g,a,p,e,e-
n
e-
16
INTRODUCTION Un rayonnement est ionisant
lorsquil est susceptible darracher des e- à la
matière.Des UV C de longueur donde 0,1?m, ont
une E de 12,4 eV suffisante pour ioniser des
milieux biologiques. Les UV A et B, le visible,
les IR et les ondes hertziennes ne sont pas
ionisants.Les rayonnements particulaires sont en
général ionisants.Un rayonnement est directement
ionisant sil est constitué de particules
chargées (e-, p, deutons, Alpha.)Un rayonnement
est indirectement ionisant sil contient des
particules non chargées (UV C, X et Gamma,
Neutrons).
17
PARTICULES CHARGEES LEGERES
18
INTERACTION AVEC LES e- ATOMIQUES1) Phénomènes
de Collisions Passage dun e- près du cortège
électronique. Sous laction des forces répulsives
(fk e2/ x2), le- est plus ou moins ralenti et
cède son E à le- cible.2) Transfert dE. Plus
il y a dE transférée plus le- est
arrêté.Dépend de lépaisseur x de la cible et de
la vitesse de le- incident - E thermique si Q
ltlt Wn- Excitation si Q lt Wn- Ionisation si Q gt
Wn3) Rayonnement de fluorescence Après
ionisation ou excitation réarrangement
électroniqueavec émission de photons ?. Si la
cible a un Z élevé et lorsque le- a assez dE
pour pouvoir exciter ou ioniser des couches
profondes (K,L..), les photons de fluorescence
sont des X car seuls les phtons gt 1,25 keV
peuvent sortir de la cible. Les X sont appelés X
justement à partir de 1,25 keV.
19
Les photons de fluorescence d énergie gt 1,25 KeV
- émis après une excitation, une ionisation ou
une capture électronique sont du domaine des R.X.
20
INTERACTION AVEC LES NOYAUX DIFFUSION
INÉLASTIQUERADIATIVE DANS LE CHAMP COULOMBIEN.
RAYONNEMENT X DE FREINAGE RESPONSABLE DE LA
PRODUCTION DES RAYONS X.
21
RAYONNEMENT DE FREINAGE OU BREMSSTRAHLUNG

• Action dun e- incident avec le champ coulombien
  du noyau e- plus ou moins ralenti avec perte
  dEc
• (E1-E2). Si toute lE est perdue le photon X a
  pour Energie E1-0 soit E1.

Un électron qui passe près d un noyau est freiné
et un photon de freinage est émis. Seuls les
photons de freinage gt 1,25 KeV sortent de la
cible.
22
NATURE DES RAYONS X
Ce sont des PHOTONS d énergie supérieure à 1.25
KeV. Mais contrairement aux PHOTONS ? d origine
intranucléaire, ces photons X prennent naissance
dans le vide du cortège électronique d un atome.
LE DOMAINE DES R.X.
Ce que l on appelle et utilise en médecine sous
le nom de  RAYONS X  est en fait un mélange de
photons dont les mécanismes d émission sont fort
différents. On y trouve des photons de
fluorescence des photons de freinage
23
LES RAYONS UTILISÉS EN MÉDECINE
C est l ensemble des photons qui sortent d une
cible en tungstène (W) lorsque cette cible est
bombardée par un faisceau d électrons
accélérés. Mais selon quils sont destinés au
radiodiagnostic ou à la radiothérapie, ils sont
obtenus de façon différente
Les photons X du tube de Coolidge Ils ne sont
pratiquement utilisés qu en radiodiagnostic. Les
R.X. émis ont des énergies qui se répartissent
selon un spectre allant de 1,25 KeV à 120 KeV
environ.
Les photons X de l Accélérateur linéaire Dits
 photons X de haute énergie  Ces photons X ont
des énergies beaucoup plus importantes qui se
répartissent selon un spectre allant de 1,25KeV à
(10-50) MeV. Ils sont réservés à la radiothérapie.
24
PARCOURS DES PARTICULES CHARGÉES LÉGÈRES EN
MOYENNE LA LONGUEUR DE TRAJECTOIRE DUN e-
(portée) DE 5 mev DANS LEAU EST DE 4,5 cm ET
SON PARCOURS DE 2,1 cm.
25
RAYONNEMENTS ELECTROMAGNETIQUESLes lois
datténuation dun faisceau de photons X ou Gamma
Caractère aléatoire des interactions
phénomène stochastique. - pas dinteraction -
diffusion sans changement de longueur donde du
photon - déviation avec changement de
trajectoire et modification de
longueur donde. dI -?.I.dx?
coefficient datténuation linéique global.
26
EXPRESSION EXPONENTIELLE LA LOI GENERALE
DATTÉNUATION I(x) I(0) . e-?x
27
COUCHE DE DEMI-ATTÉNUATION CDA ln2/?.
28
LIBRE PARCOURS MOYENL 1 / µL 1,44.CDA
29
DIFFÉRENTS MODES DINTERACTION DES PHOTONS AVEC
LA MATIÈRE Tient compte de lE h.c/? h?h
6,624.10-34 J.s
30
INTERACTIONS MULTIPLES - Avec noyaux
production de paires, réactions photonucléaires,
diffusion THOMSON- Avec e- Effet
photoélectrique, COMPTON, Dans tous les cas il
existe une E transmise, transférée et diffusée.
31
dN -µ. N.dx
32
EFFET PHOTOÉLECTRIQUE Ejection dun e- de
son orbite. Sur e- lié.Toute lE du photon E
h? se transmet à le- périphérique sous forme dE
cinétique, lautre E sert à extraire le- hors de
sa couche les photoélectrons ont une E
constantes puisquelle ne dépend que de lE sur
laquelle il se trouve.Le remplacement dun e-
par un autre de la couche supérieure entraîne une
émission de fluorescence. Comparaison avec
leffet Auger.Probabilité dEPE Lorsque EltWk
prop à Z3Lorsque EgtWk proportionnelle à Z5
33
EFFET COMPTON OU DIFFUSION NON
COHÉRENTEInteraction avec un e- libre ou peu
lié.Interaction la plus fréquente en RT. On peut
admettre que pour leffet Compton tous les
électrons dun milieu sont libres.Diffusion
inélastique car le photon diffusé a une E
inférieure au Photon incident.E h?Photon
diffusé Eh?Electron de recul Er E - ELes
relations Compton définissent les fractions dE
transférées à le- de recul et au photon
diffusé.La répartition énergétique des e-
Compton se fera selon un spectre continu puisque
les E peuvent varier de 0 à Er max
34
MATÉRIALISATION DE LE DU
PHOTON INCIDENT Production de paires
Matérialisation dun photon de haute E en un
positon et un négaton. Il faut donc que lE
incidente soit dau moins 1,022 MeV le surplus
dE est transmise à la paire positon - négaton
sous forme dE cinétique.
35
LES EFFETS DES PHOTONS PHOTODÉSINTÉGRATION
Avec un photon de très haute E, expulsion dune
particule du noyau et absorption du photon.
E.P.E dans milieu peu énergétique et Z
élevéCOMPTON dans E intermédiaire,
proportionnelle à la densitéProduction de
PAIRES dans E élevées et milieux denses.
36
Deuxième mécanisme de l interaction des photons
avec la matière
37
Troisième mécanisme de l interaction des photons
avec la matière
38
Importance relative des 3 effets en fonction de
l énergie
