Service de RadioNavigation par Satellite

1

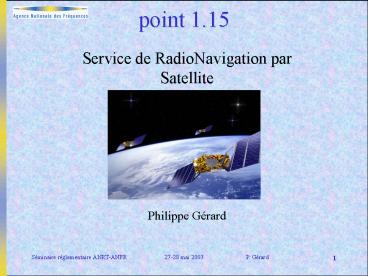

point 1.15

• Service de RadioNavigation par Satellite
• Philippe Gérard

2
Service de radionavigation par satellite
Situation à lissue de la CMR 2000
Protection de la radioastronomie Résolution604
Protection de la radiolocalisation Résolution 606
Résolution 603 Protection des MLS rec1582
RADIONAVIGATION/ RADIOLOCALISATION EESS SRS
SRNA
SRNA
SRNA
L2 GPS
G2 Glonass
L1 GPS
G1 Glonass
L2
L1
E5a/E5b
E6
C
1215 MHz
1260 MHz
1559 MHz
1610 MHz
1164 MHz
1300 MHz
5010 MHz
5030 MHz
1350 MHz
5000 MHz
Partage entre SRNS et SRNA Résolution 605
Résolution 607 Protection de la
radiolocalisation rec1584
3
Point 1.15

• Résolution 604 SRNS (Espace Terre) en
  5010-5030 MHz et Radio astronomie en 4990-5000
  MHz
• Résolution 605 SRNS (Espace Terre) et SRNA en
  1164 1215 MHz
• Résolution 606 systèmes radars et le SRNS dans
  la bande 1215-1300 MHz

4
Résolution 605Bande 1164-1215MHz
L2
L1
L5/E5
E6
C
1215 MHz
1260 MHz
1559 MHz
1610 MHz
1164 MHz
1300 MHz
5010 MHz
5030 MHz
5.328A pfd provisoire gt-115 dBW/m2/MHz SRNS
pas de brouillage préjudiciable au SRNA ni
demande de protection au SRNA
5
Résolution 605 SRNS (Espace Terre) et SRNA en
1164 1215 MHz

• Une seule méthode proposée
• Un critère de protection agrégé pour protéger le
  SRNA
• (puissance surfacique équivalente epfd -121.5
  dBW/m2/MHz)
• Coordination sous larticle 9 (9.12, 9.12A, 9.13)
• Consultation entre les administrations SRNS pour
  vérifier le respect de la limite depfd
• Les Résultats de la consultation envoyés au BR
• Partage équitable du spectre
• 3 exemples donnés dans le texte RPC

6
Résolution 605 les exemples
Procédure de Consultation
7
Position CEPT (Résolution 605)(basée sur
lexemple 2 du texte CPM)

• Modification du 5.328A pour
• Indiquer que le 5.43A ne sapplique pas.
• Incorporer une référence à une résolution ayant
  pour objectifs
• Limiter lepfd agrégée à -121.5 dBW/(m2.MHz)
• Demander des réunions de consultations
• calculer lepfd agrégée produite par tous les
  systèmes réels
• règle pour déterminer quels sont les systèmes
  réels
• Donner les caractéristiques des systèmes utilisés
  dans le calcul qui devront être fournies au BR
  pour quil les publie pour information
• Demander aux réunions de consultations de fournir
  au BR le résultat du calcul.
• Modification du tableau dattribution des
  fréquences pour
• Incorporer lattribution au SRNS dans le tableau
  (et non comme cela est fait actuellement dans une
  note de bas de page (5.328A). )
• Modification du tableau 21-4 pour
• Incorporer deux limites de pfd (-118
  dBW/(m2.51MHz) et -129 dBW/(m2.MHz)) par
  satellite pour sassurer quun seul système ne
  puisse prendre toute la ressource  puissance x
  fréquence .

8
Autres positions sur la résolution 605

• CITEL (basée sur lexemple 3)
• APT (basée sur lexemple 3)
• UAT pas de proposition commune
• ARB
• Le BR doit valider le niveau de puissance
  surfacique équivalente
• Les limites de puissance surfacique proposées
  dans le Rapport de la RPC risquent de restreindre
  l'utilisation de ces bandes à 5 constellations du
  SRNS
• OACI souhaite la protection du SRNA avec une
  limite depfd agrégée de -121.5 dBW/(m2.MHz)

9
Résolution 606Bande 1215-1300MHz

L2
L1
L5/E5
E6
C
1215 MHz
1260 MHz
1559 MHz
1610 MHz
1164 MHz
1300 MHz
5010 MHz
5030 MHz
5.329 pas dinterférence préjudiciable Au
service de Radionavigation
10
Résolution 606 Partage entre les systèmes radars
et le SRNS dans la bande 1215-1300 MHz

• Protection des radars puissance surfacique ?
• Trois méthodes
• A pas de limite de pfd
• A 1 Pas de changement note de bas de page
  5.329 protège la radionavigation
• A2 rajout de la radiolocalisation et
  radionavigation aéronautique dans la note 5.329
• B une limite de pfd sur 1215-1300 MHz
• C limite depfd sur une partie de la bande ,
  pas de limite sur une autre partie

11
Les différentes positions

• CEPT méthode A2
• Les contraintes qui seront imposées aux nouveaux
  systèmes (ex GALILEO) doivent être équivalentes
  aux contraintes qui seront imposées aux évolution
  des systèmes existants (GPS et GLONASS).
• CITEL méthode A2
• APT méthode A2
• UAT méthode A2
• ARB Pas de proposition
• OACI
• incorporation d'un mécanisme réglementaire unique
  applicable au SRNS dans toute la bande
  1 215-1 300 MHz afin de protéger les radars
  utilisés pour l'aviation civile
• incorporation du mécanisme convenu dans un cadre
  réglementaire adéquat ayant pleine force
  obligatoire pour les systèmes SRNS actuels et
  futurs.

12
Résolution 604 SRNS en 5010-5030 MHz et Radio
astronomie en 4990-5000 MHz
L2
L1
L5/E5
E6
C
1215 MHz
1260 MHz
1559 MHz
1610 MHz
1164 MHz
1300 MHz
5010 MHz
5030 MHz
Protection de la radioastronomie
S5.443B ne doit pas dépasser la valeur
provisoire de 171 dB(W/m2) dans une largeur de
bande de 10 MHz au niveau de tout site
dobservation de radioastronomie pendant plus de
2 du temps
13
Résolution 604 SRNS en 5010-5030 MHz et Radio
astronomie en 4990-5000 MHz

• Une seule méthode pour toutes les régions (CEPT,
  CITEL, APT)
• Limite de pfd de-171 dB(W/m2)/10 MHz pour les OSG

• Limite depfd de 245 dBW/m2/10MHz pour les
  non-OSG moins de 2 du temps

14
Coordination dans toutes les bandes
SRNS(1164-1300 MHz, 1559-1610 MHz, 5010-5030 MHz)

• La CEPT propose de faire référence dans le RR à
  la coordination sous le 9.12, 9.12A et 9.13 pour
  le SRNS dans les trois bandes ci dessus.
  Lobjectif étant dassurer un dialogue suffisant
  entre systèmes SRNS avant la mise en orbite des
  satellites.
• Proposition de nouvelle note de bas de page
• 5.XXX  Lutilisation des bandes 1 164-1 300 MHz,
  1 559-1 610 MHz et 5 010-5 030 MHz par le service
  de radionavigation par satellite est assujettie à
  l'application des numéros 9.12, 9.12A, 9.13 et de
  la Résolution EUR/13A15-RNSS 2 (CMR-03).
• Proposition de nouvelle résolution
  EUR/13A15-RNSS-2 (WRC-03) pour décrire laspect
  rétroactif de cette proposition

15
Point 1.15Service de RadioNavigation par
Satellite

• Questions ?
