Title: Mesures des caractristiques de Dtecteurs Infrarouges

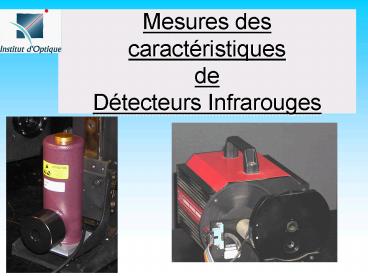

1
Mesures des caractéristiques de Détecteurs
Infrarouges
2
Mesure de la sensibilitéspectrale relative
Détecteur refroidi InSb utilisé dans la bande 3-5
microns S (l) inconnu à mesurer
Détecteur pyroélectrique S (l) constante
On compare la sensibilité spectrale d un
détecteur thermique et du détecteur étudié InSB
3
Un monochromateur à réseau permet dobtenir
successivement
Monochromateur piloté par l ordinateur via la
liaison RS232
Chopper Flux modulé à 20Hz
Filtres anti-recouvrement d ordre (passe - haut
à 2, 3 et 5 mm)
Fente de sortie devant laquelle on vient placer
successivement le détecteur pyroélectrique et
le détecteur à mesurer
Source Globar Corps gris à T1000 K
4
Monochromateur à réseau Jobin-YvonConfiguration
Czerny-Turner
Faisceau lumineux de longueur donde l diffracté
dans lordre 1
Miroirs sphérique
Source Globar Corps gris à T1000 K
Réseau
5
Mesure de la sensibilitéspectrale relative
RS232
Pyro (détecteur thermique)
Détecteur InSb
6
Mesure de la réponse corps noir dun détecteur
infrarouge
Détecteur étudié
7
Mesure de la réponse corps noir dun détecteur
infrarouge
227 C
500 Hz
Régulation température du corps noir T 500K
Mesure du courant,Iph, dans la photodiode avec
oscillo ou carte dacquisition
8
Mesure de la valeur efficace du courant de bruit
Cas des détecteurs limités par le bruit de
photons ambiant (Background Limited Infrared
Photodetector, BLIP) Le courant de bruit est du
en majeur partie à la fluctuation du nombre de
photons du rayonnement ambiant reçu par le
détecteur.
Détecteur InSb
Filtre passe-bas anti-repliement à 2 kHz
Carte dacquisition
Calcul de la FFT du signal de bruit
Valeur efficace du courant de bruit mesurée dans
une bande passante de 1 Hz
9
Calcul de la détectivité corps noir
Les mesures de la réponse au corps noir et du
courant de bruit permettent de calculer la
détectivité corps noir
10
Sensibilité spectraleDétectivité spectrale
Rendement quantique
La sensibilité relative et les mesures au corps
noir permettent dobtenir la sensibilité
spectrale relative, le rendement quantique et
enfin la détectivité spectrale
Détectivités spectrales de quelques détecteurs IR
