Cours sur la dcompression Rappels physiques

1

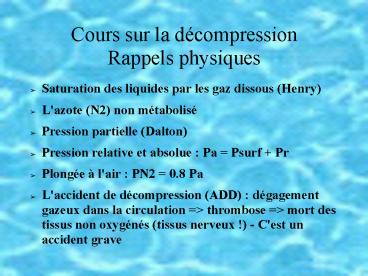

Cours sur la décompressionRappels physiques

• Saturation des liquides par les gaz dissous
  (Henry)
• L'azote (N2) non métabolisé
• Pression partielle (Dalton)
• Pression relative et absolue Pa Psurf Pr
• Plongée à l'air PN2 0.8 Pa
• L'accident de décompression (ADD) dégagement
  gazeux dans la circulation gt thrombose gt mort
  des tissus non oxygénés (tissus nerveux !) -
  C'est un accident grave

2
Les principes de calculs des tables de plongée

• La saturation critique en N2 pour éviter un
  dégagement gazeux dans la circulation sanguine,
  le ratio TN2/PpN2 doit rester en dessous d'un
  seuil critique Sc.
• Notion de tissus ou compartiments le corps
  humain est considéré comme partagé en
  compartiments de comportements différents vis à
  vis de la saturation à l'azote
• Chaque tissu obéit à une loi exponentielle de
  désaturation caractérisée par sa période T,
  pendant laquelle la saturation varie d'un facteur
  de 1/2

3
Les principes de calculs des tables de plongée

• Les table de plongée sont toutes calculées à
  partir de ces principes et à l'aide
  d'observations statistiques
• Ce n'est pas une représentation exacte de la
  réalité physiologique, ce ne sont que des modèles
  dans des conditions particulières, malgré le
  respect des tables il peut y avoir des ADD
• Chaque type de table part d'hypothèses qui lui
  sont propres vitesse de remontée, niveau des
  paliers, modalités de désaturation de la première
  plongée ...
• On ne mélange pas l'usage de tables différentes
  au cours d'une même série de plongées !

4
Quelques types de table

• MN 90 française, Marine nationale, mise au
  point en 1990 celle retenue par la FFESSM
• US Navy américaine
• COMEX travaux sous marins monde du travail
• PADI pour rester en dehors de la zone des
  paliers système d'abaques circulaires

5
Les tables MN90
6
Tableau 1
7
Tableau 2
8
Tableau 3
9
Les principes des tables MN90

• Plongée air jusqu'à 60 m
• Vitesse de remontée 15 m/mn
• Paliers à 3, 6, 9, 12 ... m
• Remontée entre chaque palier 7,50 m/mn 30 s
• Plongée considérée comme  carrée
• Profondeur maximale atteinte
• Durée depuis l'immersion jusqu'au démarrage de
  la remontée

10
Les principes de la MN 90

• Pas de calcul d'interpolation
• Toujours utiliser en lecture directe dans le sens
  de la sécurité
• Durée lue immédiatement supérieure à la durée
  réelle
• Profondeur lue supérieure à la prof. maxi réelle
• Intervalle entre plongées inférieur à la durée
  réelle
• Profondeur max de la deuxième plongée pour
  déterminer la majoration, inférieure ou égale à
  la réelle.

11
L'utilisation des tables MN 90

• Plongée simple
• Plongée consécutive (Intervalle lt 15 mn)
• Plongée successive (15 mn lt Int lt 12 h )
• Profils anormaux et protocoles spécifiques
• - remontée trop lente
• - remontée trop rapide
• - interruption de palier
• Paliers à l'O2 et respiration O2 pur en surface
• Plongée en montagne et mélange notion de
  profondeur fictive équivalente
• MN90 2 plongées successives maxi par jour

12
Plongée simple
Prof table gt prof max Durée table gt durée
plongée
Hs H0 durée plongée durée totale de remontée
y compris paliers
Hs Groupe
H0

30 s entre chaque palier (7,5 m/mn)
Durée plongée
palier
Vitesse 15 m/mn
Ne fait pas partie de la remontée ! Vitesse lt 6
m/mn
Prof. maxi
13
Procédure

• Lecture directe dans la table
• Prof maxi atteinte gt prof lue gt prof max
• Durée gt durée plongée
• gt paliers et durée totale remontée (DTR), GPS en
  sortie

14
Exercices !
15
Plongée consécutive I lt 15 mn
Prof de la table gt prof max Durée de la table gt
durée plongée
Durée plongée D1 D2 Prof maxi la plus forte
des 2 plongées
I
D2
D1
Le coup de l'ancre enraguée !
Prof. maxi
16
Exercices !
17
Plongée successive Int gt 15mn
Groupe sortie Intervalle depuis 1ère plongée
gt coefficient coefficient prof. prévue 2è
plongée gt majo. en mn Profondeur prise en
compte prof réelle si gt prof prévue Durée prise
en compte durée plongée majo cas particulier
profondeur réelle lt prof de calcul de la majo

Int
H0
30 s entre chaque palier (7,5 m/mn)
Durée plongée réelle majo
palier
Vitesse 15 m/mn
Prof. réelle
18
Procédureplongées successives

• Noter le GPS de sortie
• A quelle profondeur maxi va-t-on plonger la 2ème
  fois ?
• Estimer l'intervalle de temps passé entre la
  sortie de la1ère plongée et l'immersion à la 2ème
• Déterminer la majoration (tableaux 1 et 2 ou 3)
• Entrer dans la table avec prof maxi gt prof max
  estimée et avec durée réel majo

19
Exercices !
20
Profil anormal remontée trop rapide
P/2 moitié profondeur maxi
I
Durée
lt 3 mn
mini 3mn à 3m
P/2
5 mn
Exemple panne de détendeur ou sauvetage
vitesse gt 17 m/mn
Prof. Max P
21
Exercices !
22
Profil anormal palier écourté

• En cas de palier écourté (panne d'air par
  exemple)
• Se ré-immerger dans les 3 mn qui suivent la
  sortie
• Recommencer le palier écourté à son début et
  suivre toute la suite de décompression prévue
  initialement

23
Les calculs demandés à l'examen

• Durées et profondeurs des paliers ?
• Durée de la remontée totale (paliers inclus) ?
• Heure de sortie, groupe ?
• Calcul de majoration pour une plongée successive
  pour soi ou une palanquée
• Durée et profondeur à ne pas dépasser pour sortir
  avant telle heure ?
• Eventuellement calcul d'autonomie

24
Les plongées à l'ordinateur
25
Composants et fonctionnement

• Comprennent une horloge et un capteur de
  pression, éventuellement un capteur de
  température
• Calcul en permanence la saturation ou la
  désaturation à partir de l'immersion en fonction
  de son modèle interne
• Affiche les alertes et prévient de la nécessité
  de ralentir et d'arrêter la remontée (palier)
• Affichage temps de plongée, profondeur, prof.
  maxi, reste sans palier prochain palier, durée
  remontée prévue, température, alerte d'arrêt
  visuelle et sonore
• Toujours bien lire la notice avant emploi !

26
Fonctionnalités et modèles

• Modèle de désaturation (nbre de tissus, modèle
  prenant en compte les micro-bulles circulantes)
  possibilité de réglage du modèle montagne
  individu - température
• Réglage de la richesse en O2 du mélange (nitrox)
• Prise en compte de la température et de la
  vitesse de remontée
• Vitesse de remontée variable ou non suivant la
  profondeur
• Possibilités ou non de simulation en surface
• Interface avec PC ou non et paramétrage personnel
• Affichage plus ou moins riche, éclairage,
  changement facile des piles
• Prise en compte de la consommation d'air (lien
  hertzien ou flexible avec un capteur fixé sur le
  1er étage du détendeur)

27
Précautions et profils de plongée adaptés

• Eviter les plongées ludion ou yo-yo, résultats
  non sûrs
• Préférer les plongées commençant par le profond
  avec remontée graduelle le long d'un tombant on
  s'aperçoit que les paliers deviennent très courts
  sinon supprimés, on gère son profil de plongée.
• D'un ordinateur à l'autre les indications peuvent
  être différentes, le profil de plongée aussi on
  respecte le contraignant !
• L'ordinateur est personnel et ne se prête pas au
  cours d'une série de plongées (on ne change pas
  de tables)!
