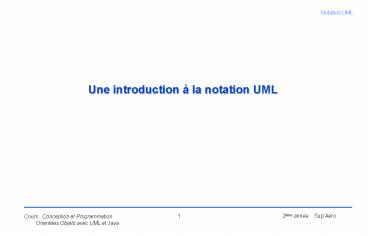

Une introduction la notation UML

1
Une introduction à la notation UML
2
Généralités

• UML Unified Modeling Language
• (langage unifié de modélisation
  objet)
• Né de la fusion de 3  méthodes  de modélisation
  (orientées) objet
• OMT, Booch et OOSE.
• Concepts fondateurs de l approche objet
• encapsulation, agrégation, classes d objets,
  héritage
• UML
• est un support pour une analyse basée sur les
  concepts objets
• permet d élaborer des modèles objets
• indépendamment de tout
  langage de programmation.
• UML est un langage, ou notation, graphique et
  textuel
• propose 9 types de diagrammes pour représenter
  les différents points de vues d une
  modélisation.

3
Les Diagrammes UML

• On peut les répartir en 3 groupes
• Les diagrammes de structure statique
• diagrammes de classes , diagrammes dobjets .
• Les diagrammes pour représenter la dynamique
• cas dutilisation , diagrammes de collaboration ,
  diagrammes de séquence , diagrammes
  détats-transitions , diagrammes dactivités .
• Les diagrammes d implémentation
• diagrammes de composants , diagrammes de
  déploiement .

4
Les Diagrammes de structure statique
(Static
Structure Diagrams?)

• Rappel des cours précédents
• Diagrammes de classes (Class Diagrams?)
• description de la structure statique dun système
  en terme de classes et de relations.
• Principales notions
• - classes d objets, attributs, opérations (ou
  méthodes), niveaux de visibilité (public,
  privé,protégé)
• - associations (ou relations) binaires, n-aires,
  multiplicités, rôles
• - agrégation, composition
• - généralisation / spécialisation (?héritage)
• Diagrammes dobjets (Object Diagram?)
• représentation des objets (instances de classes)
  et de leurs relations.
• Cas dutilisation (Use Case Diagrams?)
  c.f. suite du
  cours
• description du comportement du système du point
  de vue de lutilisateur.
• Terminologie extraite du  UML Notation Guide
  (version 1.1 1 September 1997)

5
Les Diagrammes pour représenter la dynamique

• c.f. suite du cours
• Diagrammes de collaboration (Collaboration
  Diagrams?) non présentés dans ce cours
• description des liens et des interactions entre
  objets.
• Diagrammes de séquence (Sequence Diagrams?)
• description temporelle des objets et de leurs
  interactions.
• Diagrammes détats-transitions (Statechart
  Diagrams?)
• description du comportement dobjets d une
  classe en terme d états.
• Diagrammes dactivités (Activity Diagram?)
  non présentés dans ce
  cours
• description du comportement dune opération en
  terme dactions.
• Terminologie extraite du  UML Notation Guide
  (version 1.1 1 September 1997)

6
Les Diagrammes dimplémentation
(Implementation
Diagrams?)

• Diagrammes non présentés dans ce cours
• Diagrammes de composants (Component Diagrams?)
• description des dépendances entre composants
  logiciels
• (codes source (interfaces, corps de classe,
  programme principal), codes binaire, exécutables)
• Diagrammes de déploiement (Deployment Diagram?)
• description des dispositifs matériels utilisés et
  du déploiement des composants logiciels sur ce
  matériel.
• Terminologie extraite du  UML Notation Guide
  (version 1.1 1 September 1997)
