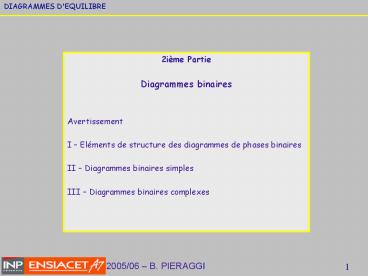

DIAGRAMMES D'EQUILIBRE
  • 2ième Partie
  • Diagrammes binaires
  • Avertissement
  • I Eléments de structure des diagrammes de
    phases binaires
  • II Diagrammes binaires simples
  • III Diagrammes binaires complexes

2
Avertissement
  • La suite de cette présentation est exclusivement
    consacrée aux équilibres liquide-solide des
    systèmes chimiques binaires. Dans la plupart des
    situations industrielles courantes, la pression
    n'est pas suffisamment élevée pour influencer
    notablement ces équilibres. Les conditions
    considérées seront donc toujours des conditions
    isobares et la variable intensive externe
    "pression" sera supposée constante et, en
    conséquence, ignorée.
  • Dans ces conditions, la règle des phases de Gibbs
    s'exprime par la relation
  • Avec r relations entre les variables d'état du
    système, la variance est donnée par

Attention ! Cette approximation ne s'applique
qu'aux équilibres liquide-solide et solide-solide
Note les diagrammes binaires reproduits
proviennent tous de la compilation éditée par
l'ASM.
3
I Eléments de structure des diagrammes de
phases binaires
  • I-1 Equilibres monophasés, biphasés et
    triphasés
  • Pour un système chimique binaire en condition
    isobare, la règle des phases de Gibbs s'exprime
    par la relation . Cette
    relation impose que j, nombre de phases présentes
    dans un tel système à l'équilibre, est
    nécessairement tel que
  • Les seuls états d'équilibre possible des systèmes
    binaires sont donc des états
  • - monophasés j 1
  • ou - biphasés j 2
  • ou - triphasés j 3
  • Les états d'équilibre d'un système binaire
    forment donc un ensemble, plus ou moins complexe
    selon le nombre des phases susceptibles de se
    former et des divers états d'équilibre possibles.
    Le but d'un diagramme de phases est de fournir
    une représentation graphique simple de cet
    ensemble d'états d'équilibre.

4
I Eléments de structure des diagrammes de
phases binaires
  • I-2 Variables d'état et représentation
    graphique
  • Les variables d'état d'un système chimique
    binaire en condition isobare sont la température
    T, variable intensive externe, et les variables
    de composition. Dans le cas d'un système binaire
    des constituants chimiques indépendants A et B,
    les fractions molaires (ou massiques) des deux
    constituants du système et des phases qui le
    composent, ne sont pas indépendantes car elles
    sont toujours telles que xAxB1.
  • Ainsi, l'état global d'un tel système binaire
    peut être décrit à partir des deux seules
    variables indépendantes T et, par exemple, xB,
    fraction molaire, du constituant B, ce qui se
    traduit par un diagramme de la forme suivante
  • Remarques
  • - Une double graduation, fraction (ou
    pourcentage) molaire et massique, est fréquemment
    reportée sur chacun des axes horizontaux.
  • Ne pas oublier que la relation entre xB et wB
    n'est pas linéaire.
  • Les deux axes xB0 et xB1 représentent
    respectivement les constituants 1 et 2 purs.
  • Une portion limitée d'un tel diagramme peut
    aussi être considérée. Les variations de xB sont
    alors limitées à un intervalle dont les bornes
    sont nécessairement comprises entre 0 et1.

5
I Eléments de structure des diagrammes de
phases binaires
  • I-3 Equilibre monophasé
  • Lorsqu'une seule phase f est présente dans un
    système binaire
  • Les variables d'état sont la température T et la
    fraction molaire xB qui caractérise à la fois la
    composition du système et celle de la phase f.
    L'état thermodynamique du système et de la phase
    sont donc identiques. La variance d'un tel
    système monophasé est égale à 2, elle est donc
    égale au nombre de variables d'état indépendantes.

La variance étant égale à deux, cela implique
qu'il est nécessaire de fixer les valeurs des
deux variables indépendantes pour fixer l'état
thermodynamique d'un tel système monophasé. Cela
signifie également que les variables T et xB
peuvent varier indépendamment dans tout le
domaine de stabilité de la phase f. Au sein de ce
domaine, les variations de température et/ou de
composition modifieront l'état thermodynamique de
la phase f mais n'influeront ni sur sa nature, ni
sur son état physique.
Portion du domaine de stabilité (T,xB) d'une
phase f quelconque.
6
I Eléments de structure des diagrammes de
phases binaires
  • Aucune règle ne détermine l'étendue et la
    morphologie du domaine de stabilité d'une phase.
    Les exemples ci-dessous illustre la grande
    variété de morphologie des domaines monophasés
    observés dans quelques systèmes binaires.

Domaine d'existence du carbure d'uranium qui,
jusqu'à environ 1100C, est un composé quasiment
stœchiométrique de formule UC.
Domaine d'existence des solutions solides Al-Zn
résultant de la solubilité du Zn dans Al solide
de structure cfc.
7
I Eléments de structure des diagrammes de
phases binaires
  • Cas particuliers
  • Dans un système binaire quelconque, il est
    relativement fréquent que la solubilité d'un
    constituant dans l'autre soit très faible et
    puisse être considérée comme négligeable.
  • Exemple solubilité de Al dans Si, solubilité
    de SiO2 dans Al2O3
  • Une autre situation fréquente est la formation de
    phases intermédiaires dont le domaine de
    stabilité, en composition, est très étroit
    (composés stœchiométriques).
  • Exemple Composé intermétallique Mg2Si du
    système Mg-Si

La figure ci-contre est une représentation
partielle du diagramme de phases des constituants
A et B. Ce diagramme montre, d'une part que la
solubilité du constituant B dans le constituant A
est très faible et, d'autre part, que A et B
conduisent à une phase intermédiaire telle que
xA0,25, ce qui correspond au composé
stœchiométrique de formule A3B.
Le terme "composé stœchiométrique" se traduit par
l'expression plus imagée de "line compound" en
anglais
8
I Eléments de structure des diagrammes de
phases binaires
  • I-4 Equilibre biphasé
  • Lorsque deux phases f1 et f2 sont en équilibre
  • L'état thermodynamique du système est alors
    déterminé par l'état thermodynamique des deux
    phases en équilibre. Les variables d'état qui
    déterminent l'état d'un tel système sont donc
  • - la température T
  • - les fractions molaires xB,f1 et xB,f2 du
    constituant B dans chacune des phases f1 et f2 en
    équilibre.
  • Il y a donc trois variables d'état alors que la
    variance du système est égale à 1. Ces variables
    d'état ne peuvent pas être indépendantes. La
    définition de la variance impose, en effet, qu'un
    tel système binaire biphasé ne possède qu'un seul
    degré de liberté, il suffit donc de fixer une
    seule des variables pour que les deux autres
    variables soient également fixées. Il doit donc
    exister au moins deux relations indépendantes
    entre ces trois variables.
  • Or, lorsque deux phases sont en équilibre, elles
    sont nécessairement en équilibre thermique, donc
    à la même température. En conséquence, pour un
    équilibre biphasé de variance 1, il suffit de
    fixer la température pour fixer la composition
    des phases en équilibre. Les fractions molaires
    xB,f1 et xB,f2 sont donc nécessairement fixées.
  • Il est alors commode de prendre comme relations
    entre les trois variables xB,f1, xB,f2 et T, les
    deux relations exprimant la variation des
    fractions molaires xB,f1 et xB,f2 en fonction de
    la température

Attention ! Très important !
9
I Eléments de structure des diagrammes de
phases binaires
  • Ces deux relations déterminent la composition des
    phases f1 et f2 en équilibre. Elles définissent
    également, dans le repère (xB,T), les deux
    courbes qui représentent, en fonction de la
    température, les variations de composition des
    phases f1 et f2 en équilibre.
  • Chaque point de ces courbes définit un état
    thermodynamique possible des phases f1 et f2.
    Elles appartiennent donc nécessairement aux
    domaines d'existence respectifs des phases f1 et
    f2.
  • Dans le domaine biphasé délimité par ces deux
    courbes, les deux phases f1 et f2 sont mélangées
    et coexistent à l'équilibre.

Domaine d'existence de la phase f1
Domaine d'existence de la phase f2
Mélange des phases f1 et f2 à l'équilibre
10
I Eléments de structure des diagrammes de
phases binaires
  • Conséquence
  • A composition xs constante, le passage du domaine
    de stabilité de la phase f1 à celui de la phase
    f2 s'étend sur l'intervalle de température DT il
    débute à la température Tf1 et se termine à la
    température Tf2.

T ? Tf1 seule la phase f1, de composition xs,
est stable, T ? Tf2 seule la phase f2, de
composition xs, est stable, Tf2 lt T lt Tf1
mélange des phases f1 et f2.
Aux températures T telles que Tf2 lt T lt Tf1, la
composition globale du système demeure constante
et égale à xs. En revanche, la composition des
phases f1 et f2 varie elle est fixée par les
deux relations qui représentent, en fonction de
la température, les variations de composition des
phases f1 et f2 en équilibre Il en résulte que
les quantités relatives des phases f1 et f2
varient nécessairement au cours de cette
transformation.
11
I Eléments de structure des diagrammes de
phases binaires
  • Règle topologique n1
  • Les domaines monophasés d'existence des phases
    binaires f1 et f2 doivent toujours être séparés
    par un domaine biphasé où les phases f1 et f2
    sont mélangées et coexistent à l'équilibre.
  • Règle topologique n2
  • Dans un diagramme de phases binaire, toute
    courbe, autre qu'une droite horizontale, sépare
    deux domaines dont l'un est nécessairement
    monophasé et l'autre nécessairement biphasé.
  • Toute transformation d'un système chimique
    binaire induisant une modification de la
    température ou de la composition globale de ce
    système telle que la trajectoire, dans le repère
    (xB,T), du point représentatif de ce système
    coupe une courbe quelconque de son diagramme de
    phases, autre qu'une droite horizontale,
    s'accompagne nécessairement d'une variation de ?1
    du nombre de phases présentes dans le système.

- Au cours de la transformation (a), la phase f1
se transforme en un mélange des phases f1 et
f2. - Au cours de la transformation (b), le
mélange des phases f1 et f2 se transforme en
phase f2.
12
I Eléments de structure des diagrammes de
phases binaires
  • Règle du levier ou règle des moments
  • A une température T donnée, la composition des
    phases f1 et f2 en équilibre dans le domaine
    biphasé est constante. Cette composition est
    respectivement égale à xB,eq(f1) pour f1 et
    xB,eq(f2) pour f2.
  • Or, les phases f1 et f2 coexistent, en équilibre,
    pour toutes les compositions du système, xB,syst,
    telles que
  • En conséquence, lorsque xB,syst varie entre les
    deux bornes xB,eq(f1) et xB,eq(f2) correspondant
    à la composition des deux phases, f1 et f2, en
    équilibre, la proportion relative de ces deux
    phases varie nécessairement. En effet, lorsque
    xB,syst est très faiblement supérieur à
    xB,eq(f1), la phase f1 est très largement
    majoritaire inversement, f2 est très largement
    majoritaire lorsque xB,syst est très faiblement
    inférieur à xB,eq(f2).

13
I Eléments de structure des diagrammes de
phases binaires
  • Soit ff1 et ff2 les fractions respectives de
    phases f1 et f2. Il s'agit de fractions molaires
    ou massiques selon que la composition du système
    et des phases f1 et f2 est exprimée en fractions
    molaires ou massiques. Le système ne contenant
    que les deux phases f1 et f2, les fractions ff1
    et ff2 sont donc telles que
  • La conservation du constituant B doit exprimer
    l'égalité entre la quantité totale de B contenue
    dans le système et la somme des quantités de B
    contenues dans chacune des phases f1 et f2. Pour
    une mole de système, en utilisant les fractions
    molaires, cette égalité se traduit par
  • La résolution de ces deux équations à deux
    inconnues conduit à
  • Les fractions massiques de f1 et f2 sont données
    par des relations identiques. Il suffit
    d'exprimer les compositions en fractions
    massiques.

14
I Eléments de structure des diagrammes de
phases binaires
  • Ces deux relations montrent que les fractions ff1
    et ff2 varient linéairement en fonction de la
    composition globale du système xB,syst. La figure
    ci-dessous illustre cette variation et ces
    principales caractéristiques
  • - seule
    la phase f1 est stable, donc ff1 1 et xB(f1)
    xB,syst
  • -
    les phases f1 et f2 coexistent à
    l'équilibre, leur composition est constante et
    leur fraction est donnée par la règle du levier.
  • - seule
    la phase f2 est stable, donc ff2 1 et xB(f2)
    xB,syst

Pour un système binaire, il est important de bien
comprendre que, dans le mélange des phases f1 et
f2 en équilibre, la composition des deux phases
demeure constante lorsque la composition globale
du système varie. En revanche, les fractions ff1
et ff2 varient en sens opposé.
15
I Eléments de structure des diagrammes de
phases binaires
  • I-5 Quelques cas particuliers d'équilibre
    biphasé
  • Solubilité nulle

Le constituant A pur subit, à TTA,f, un
changement de phases tel que f1 soit stable à
TltTA,f et f2 à TgtTA,f. Les phases f1 et f2
correspondent à deux états distincts du
constituant A pur. Elles correspondent aussi à
des états possibles des systèmes binaires A-B.
Cependant, l'étendue, en composition, du domaine
de stabilité des phases f1 et f2 peut varier
fortement. Il est fréquent que le domaine
d'existence de f1, stable aux températures
inférieures à TA,f, soit peu étendu, ce qui
correspond à une faible solubilité de B dans la
phase f1 du constituant A. Dans le diagramme de
phases A-B, le domaine d'existence de f1 est
alors simplement représenté par une droite
verticale.
Pour le constituant A pur, la variance du système
est nulle lorsque les deux phases f1 et f2 sont
en équilibre. L'équilibre f1 ? f2 est donc
invariant et seulement possible à TTA,f.
f1 du fait de la faible solubilité du
constituant B dans la phase f1 du constituant A,
cette phase est, dans ce cas particulier,
assimilable au constituant A pur. f2 domaine
d'existence de la solution A-B de même état et
structure que la phase f2 du constituant A pur.
La droite telle que xB0 et Tgt TA,f appartient
donc au domaine f2. f1f2 domaine de
coexistence, à l'équilibre, des phases f1 et f2.
La phase f1 est, dans ce domaine, assimilable au
constituant A pur
16
I Eléments de structure des diagrammes de
phases binaires
  • Exemple de diagramme avec solubilité nulle dans
    une phase diagramme Al-Si

La figure ci-contre représente le diagramme de
phases du système Si-Al. Les alliages riches en
Al sont à la base des "fontes d'aluminium",
alliages de fonderie aux importantes applications
industrielles (culasse de moteur thermique,
carter)
La portion du diagramme qui apparaît en
surimposition, présente une structure exactement
semblable à celle du binaire A-B précédent.
(Si)
L phase liquide solution liquide formée par Si
et Al à l'état liquide. L(Si) domaine de
coexistence de la phase liquide L et de la phase
solide (Si). (Si) solution de Al dans Si solide.
A l'état solide, la solubilité maximum de Al
dans Si (atteinte à 580C) est égale à 0,17
massique (wAl0,0017). Cette valeur n'est pas
discernable sur une représentation graphique
complète du binaire Al-Si. La phase solide riche
en Si est alors, pour cette représentation,
assimilée à Si pur.
Le diagramme Si-Al est relatif aux équilibres
liquide-solide. Cette structure de diagramme de
phases est également observée lorsque f1 et f2
sont deux phases solides distinctes. Cela est,
par exemple, le cas des équilibre a/g des aciers
(cf. diagramme Fe-C) du fait de la forte
différence de solubilité du carbone dans les
phases a et g du fer.
17
I Eléments de structure des diagrammes de
phases binaires
  • Composé stœchiométrique

Si les deux phases f1 et f2 peuvent coexister à
l'équilibre dans un système de composition
exactement égale à celle d'un composé
stœchiométrique correspondant à la phase f1, les
phases f1 et f2 en équilibre ont alors la même
composition. Cette égalité de composition des
phases en équilibre introduit une relation
supplémentaire entre les variables d'état du
système. La variance du système est alors nulle
l'équilibre f1?f2 est donc invariant, il est
seulement possible à la température Tf1f2, comme
dans le cas d'un corps pur. Une telle situation
conduit à une structure de diagramme de phases
semblable à celle de la figure ci-dessous. La
courbe délimitant le domaine f1f2 et la droite
verticale correspondant au domaine d'existence de
la phase f1 possèdent un point commun à la
température d'équilibre Tf1f2.
Une situation semblable est observée lorsque le
domaine d'existence d'une phase intermédiaire
quelconque f1 est très étroit. Cette phase peut
être en équilibre avec une phase dont le domaine
d'existence est beaucoup plus étendu comme cela
est fréquemment observé lorsque f2 est une phase
liquide.
Remarque lorsque f2 est une phase liquide, un
tel diagramme montre que la fusion de f1 se
produit à température constante. Il s'agit alors
d'un composé ou phase à fusion congruente.
18
I Eléments de structure des diagrammes de
phases binaires
  • Cette situation est équivalente à la
    juxtaposition des deux diagrammes de phases
    correspondant aux équilibres f1/f2 tels que
    xB,f2ltxB,f1 ou xB,f2gtxB,f1.
  • Exemple de diagramme avec composé
    stœchiométrique à fusion congruente binaire As-Ga

Le composé AsGa (arséniure de gallium) est un
composé à fusion congruente. Sa grande stabilité
thermodynamique se traduit par une température de
fusion bien plus élevée que celles de ses
constituants. Cette grande stabilité
thermodynamique explique également le très faible
écart à la stœchiométrie de ce composé.
La portion en surimpression à une structure
semblable à celle du diagramme binaire précédent.
Le composé stœchiométrique correspondant à la
phase f1 est ici le composé AsGa.
19
I Eléments de structure des diagrammes de
phases binaires
  • Azéotropie ou congruence
  • Comme dans le cas de l'équilibre entre un composé
    stœchiométrique et une phase f2, les domaines de
    stabilité de deux phases étendues, f1 et f2,
    peuvent également avoir un ou plusieurs points
    communs (cf. diagramme U-C). En ces points les
    phases f1 et f2 en équilibre ont la même
    composition. Cette égalité de composition fournit
    une relation supplémentaire entre les variables
    d'état. La variance d'un tel système est donc
    nulle. Pour ces compositions spécifiques, les
    phases f1 et f2 se comportent donc apparemment
    comme un corps pur.
  • Règle topologique n 3 ou théorème de
    Gibbs-Konovalov
  • Lorsque deux phases de même composition sont en
    équilibre, cet équilibre correspond
    nécessairement à un extremum à tangente
    horizontale. Deux situations sont possibles selon
    la courbure des limites des phases f1 et f2.
    Lorsque la phase f1 est gazeuse et la phase f2
    liquide horizontale, le système est dit azéotrope
    positif (courbure négative) ou négatif (courbure
    positive). Lorsque f1 est liquide et f2 solide,
    un tel système est dit aussi congruent.

20
I Eléments de structure des diagrammes de
phases binaires
  • Cette situation n'est pas propre aux équilibre
    liquide-vapeur ou liquide-solide. Elle est
    également rencontrée dans le cas des équilibres
    liquide-solide les parties encadrées du
    diagramme binaire Ti-Zr en donnent une bonne
    illustration.

21
I Eléments de structure des diagrammes de
phases binaires
  • Dans le cas des équilibres liquide-solide et
    solide-solide, la courbure des limites de phases
    de ces diagrammes avec transformation congruente
    est souvent positive. Cependant, des limites de
    courbure négatives sont parfois observées. Cela
    est, par exemple, le cas du binaire Mg-Li (voir
    aussi le diagramme U-C).

22
I Eléments de structure des diagrammes de
phases binaires
  • I-6 Equilibre triphasé
  • L'état thermodynamique d'un système triphasé
    constitué des phases f1, f2 et f3 en équilibre
    est déterminé par l'état thermodynamique des
    trois phases en équilibre. Les variables d'état
    sont alors
  • - la température T
  • - les fractions molaires xB(f1), xB(f1), xB(f1)
    de B dans chacune des phases en équilibre.
  • Il y a donc quatre variables d'état. Mais, la
    variance d'un système binaire isobare constitué
    de trois phases en équilibre, est nulle. D'après
    la définition de la variance, un tel système ne
    possède aucun degré de liberté tout équilibre
    triphasé d'un système binaire est invariant. En
    conséquence, la température de l'équilibre et la
    composition des trois phases en équilibre,
    c'est-à-dire l'état thermodynamique de ces
    phases, sont déterminées et demeurent constantes
    tant que cet état d'équilibre triphasé est
    maintenu.
  • Ainsi, dans le repère (T,xB), la température
    d'équilibre, Teq, et la composition xB,eq(fi) des
    phases f1, f2 et f3 en équilibre déterminent la
    position de trois points, chacun représentatif de
    l'état de l'une des trois phases en équilibre.

Attention ! Très important !
23
I Eléments de structure des diagrammes de
phases binaires
  • En supposant que la composition xB,eq(f3) de la
    phase f3 est comprise entre xB,eq(f1) et
    xB,eq(f2), compositions des phases f1 et f2, la
    composition globale, xB,sys, d'un tel système
    triphasé est nécessairement comprise entre
    xB,eq(f1) et xB,eq(f2). Ainsi, tout point du
    segment de droite, TTeq, compris entre les
    points représentatifs des phases f1 et f2 de cet
    équilibre triphasé, représente la composition
    globale d'un système constitué d'un mélange des
    trois phases f1, f2 et f3 en équilibre.
  • Règle topologique n4
  • Dans un repère température-composition, tout
    équilibre triphasé est représenté par un segment
    de droite horizontal dont l'ordonnée détermine la
    température d'équilibre. Les extrémités fixent la
    composition de deux des trois phases en
    équilibre, la composition de la troisième phase
    participant à cet équilibre est représentée par
    un point de ce segment de droite.
  • Remarque il n'est pas possible de déterminer les
    fractions ffi des phases f1, f2 et f3 en
    équilibre. En effet, ces trois fractions sont
    seulement liées par les deux relations suivantes
  • Ce système est indéterminé, il existe donc une
    infinité de solutions telles que les fractions
    ffi soient comprises entre 0 et 1.

24
I Eléments de structure des diagrammes de
phases binaires
  • Structure des équilibres triphasés
  • La structure des diagrammes de phases au niveau
    des régions proches d'un équilibre triphasé
    découle des deux constatations simples suivantes
  • -Chaque point de coordonnées Teq, xB,eq(fi),
    représentatif de l'une des trois phases en
    équilibre, appartient également au domaine de
    stabilité de cette phase.
  • - Les trois phases sont en équilibre, elles
    sont donc aussi en équilibre deux à deux. Les
    points représentatifs de ces phases appartiennent
    donc également aux courbes qui définissent la
    composition des phases en équilibre et délimitent
    les domaines d'équilibres biphasés correspondant.
  • Ainsi, le point de coordonnées Teq, xB,eq(f1)
    appartient à la fois au domaine d'existence de la
    phase f1 et aux deux courbes distinctes qui
    déterminent respectivement la composition de
    cette phase en équilibre avec la phase f2 et avec
    la phase f3.

Le recouvrement des domaines f1f2 et f1f3 n'est
pas possible puisque, dans la zone de
recouvrement, les trois phases f1, f2 et f3
seraient en équilibre et la variance du système
serait donc nulle. Or, cela n'est pas possible
dans un domaine où la température et la
composition du système ou des phases en équilibre
ne peuvent pas varier. Une conclusion semblable
serait obtenue en considérant le domaine
d'existence de la phase f2 et les domaines
d'équilibre biphasé f1f2 et f2f3.
25
I Eléments de structure des diagrammes de
phases binaires
  • Ces deux situations impliquent que la phase f3,
    dont la composition à l'équilibre triphasé est
    intermédiaire entre celles des phases f1 et f2,
    ne peut pas être stable dans tout le domaine de
    température s'étendant de part et d'autre de la
    température d'équilibre triphasé Teq. Seulement
    deux situations différentes sont envisageables
  • - la phase f3 est uniquement stable aux
    températures supérieures à Teq,
  • - la phase f3 est uniquement stable aux
    températures inférieures à Teq.
  • Ces deux situations conduisent aux deux
    structures de diagrammes ci-dessous
  • Ces deux structures correspondent respectivement
    aux équilibres de type-eutectique (f3 stable à
    TgtTeq) et aux équilibres de type-péritectique (f3
    stable à TltTeq).

26
I Eléments de structure des diagrammes de
phases binaires
  • Règle topologique n5
  • Dans un diagramme (T,xB), le prolongement, par
    extrapolation, des courbes délimitant les
    domaines de stabilité des phases, doit toujours
    se situer dans un domaine biphasé où cette phase
    est présente.

27
I Eléments de structure des diagrammes de
phases binaires
  • I-7 Equilibre de type-eutectique
  • Considérons un système de composition globale,
    xB,glob, comprise entre xB,eq(f1) et xB,eq(f2). A
    une température TeqdT , très faiblement
    supérieure à Teq, la constitution de ce système
    dépend de xB,glob
  • - lorsque xB,eq(f1) lt xB,glob lt xB,eq(f3), le
    système est constitué d'un mélange des phases f1
    et f3 de composition respective xB,eq(f1) et
    xB,eq(f3),
  • - lorsque xB,glob xB,eq(f3), le système est
    uniquement constitué de phase f3 de composition
    xB,eq(f3),
  • - lorsque xB,eq(f2) lt xB,glob lt xB,eq(f3), le
    système est constitué d'un mélange des phases f2
    et f3 de composition respective xB,eq(f2) et
    xB,eq(f3).
  • Dans ce domaine de composition, la phase f3 de
    composition xB,eq(f3) est donc toujours présente
    lorsque la température est supérieure à Teq.

28
I Eléments de structure des diagrammes de
phases binaires
  • Considérons maintenant une température Teq-dT ,
    très faiblement inférieure à Teq. Dans tous les
    cas, lorsque xB,eq(f1) lt xB,glob lt xB,eq(f2), le
    système est uniquement constitué d'un mélange des
    phases f1 et f2 de composition respective
    xB,eq(f1) et xB,eq(f2) dont la proportion
    relative ne dépend, d'après la règle du levier,
    que de la valeur de xB,glob.
  • Le changement de constitution se produisant
    lorsque la température varie de TeqdT à Teq-dT
    résulte donc de la transformation de la phase f3,
    de composition xB,eq(f3), en un mélange des
    phases f1 et f2 de composition respective
    xB,eq(f1) et xB,eq(f2). La transformation inverse
    se produit lorsque la température varie de Teq-dT
    à TeqdT le mélange des phases f1 et f2, de
    composition respective xB,eq(f1) et xB,eq(f2) se
    transforme, selon la composition globale du
    système, en phase f3 de composition xB,eq(f3), ou
    en un mélange f3 f1 ou f3 f2.

Teq-dT
29
I Eléments de structure des diagrammes de
phases binaires
  • A la température Teq, les trois phases sont en
    équilibre. Cet équilibre est donc nécessairement
    tel que
  • Dénomination des équilibres de type-eutectique
  • La signification étymologique du terme
    "eutectique" est "qui fond facilement". Ce terme
    a donc d'abord servir à désigner les mélanges de
    solides dont la fusion se produisait à une
    température inférieure à la température de fusion
    des constituants initiaux du mélange. Il a donc
    été utilisé pour désigner plus spécifiquement les
    équilibres triphasés tels que la phase f3 soit
    liquide et les phases f1 et f2 solides. En effet,
    dans ce cas, la phase liquide L se transforme
    bien, à température décroissante, en une mélange
    des phases solides f1 et f2.

30
I Eléments de structure des diagrammes de
phases binaires
  • Aucune restriction sur la nature des phases en
    équilibre n'a été introduite lors de la
    description de l'équilibre triphasé de
    type-eutectique. L'équilibre eutectique n'est
    donc pas le seul équilibre triphasé de
    type-eutectique. Ce type d'équilibre triphasé
    peut impliquer des phases liquides, solides ou
    gaz sont Des dénominations spécifiques ont été
    adoptées pour désigner les équilibres triphasés
    les plus fréquemment rencontrés. Les équilibres
    triphasés correspondants sont représentés
    ci-dessous

Equilibre entre une phase liquide et deux phases
solides.
Equilibre entre trois phases solides.
Equilibre entre une phase liquide et deux phases
solides. L'une des phases solides n'est pas
stable aux températures inférieures à la
température d'équilibre.
31
I Eléments de structure des diagrammes de
phases binaires
  • Une solution peut être instable dans un domaine
    défini de composition et température et se
    séparer en un mélange de deux phases, de même
    nature mais de composition différente (phénomène
    de démixtion), Ce phénomène est à l'origine de
    deux autres formes d'équilibre triphasé. Il
    s'agit des équilibres dit "monotectique" lorsque
    la phase instable est liquide et "monotectoïde"
    lorsque la phase instable est solide.

Un tel équilibre monotectoïde est observé dans le
diagramme Al-Zn. Le domaine coloré est un
domaine biphasé où deux solutions solides de Zn
dans Al, de composition en Zn différente, sont en
équilibre. Au refroidissement, un solide de Zn
dans Al contenant 59 at. de Zn se décompose à
277C, en une solution de Zn dans Al à 16,5 at.
de Zn et une solution solide riche en Zn.
32
I Eléments de structure des diagrammes de
phases binaires
  • I-8 Equilibre de type-péritectique
  • Considérons un système de composition globale,
    xB,glob telle que xB,eq(f1) lt xB,glob lt
    xB,eq(f2). A une température TeqdT , très
    faiblement supérieure à Teq, le système est
    uniquement constitué d'un mélange des phases f1
    et f2, de composition respective xB,eq(f1) et
    xB,eq(f2), dont la proportion relative ne dépend,
    d'après la règle du levier, que de la valeur de
    xB,glob.

33
I Eléments de structure des diagrammes de
phases binaires
  • En revanche, à une température TeqdT , très
    faiblement supérieure à Teq, la constitution du
    système dépend de xB,glob
  • - lorsque xB,eq(f1) lt xB,glob lt xB,eq(f3), le
    système est constitué d'un mélange des phases f1
    et f3 de composition respective xB,eq(f1) et
    xB,eq(f3),
  • - lorsque xB,glob xB,eq(f3), le système est
    uniquement constitué de phase f3 de composition
    xB,eq(f3),
  • - lorsque xB,eq(f2) lt xB,glob lt xB,eq(f3), le
    système est constitué d'un mélange des phases f2
    et f3 de composition respective xB,eq(f2) et
    xB,eq(f3).
  • Dans ce domaine de composition, la phase f3 de
    composition xB,eq(f3) est donc toujours présente
    lorsque la température est inférieure à Teq.

34
I Eléments de structure des diagrammes de
phases binaires
  • Le changement de constitution se produisant
    lorsque la température varie de TeqdT à Teq-dT
    résulte donc de la transformation du mélange des
    phases f1 et f2, de composition respective
    xB,eq(f1) et xB,eq(f2), en phase f3, de
    composition xB,eq(f3),. La transformation inverse
    se produit lorsque la température varie de Teq-dT
    à TeqdT la phase f3 ou un mélange de cette
    phase f3 avec les phases f1 ou f2, de composition
    respective xB,eq(f1) et xB,eq(f2), se transforme
    en un mélange f1 f2.
  • A la température Teq, les trois phases sont en
    équilibre. Cet équilibre est donc nécessairement
    tel que

35
I Eléments de structure des diagrammes de
phases binaires
  • Dénomination des équilibres de type-péritectique
  • Le sens étymologique du "péritectique" est "qui
    fond autour". En effet, lorsque la phase f2 est
    une phase liquide, la phase f3, de composition
    xB,eq(f3), ne fond pas mais se transforme en un
    mélange des phases f1 et f2 (liquide) de
    composition xB,eq(f1) et xB,eq(f2), ce qui
    conduit à un système formé d'une phase solide
    dispersée et entourée de liquide.
  • Comme pour les équilibres triphasés de
    type-eutectique, les phases f1, f2 et f3 peuvent
    être de nature quelconque. Seuls les équilibres
    péritectiques et péritectoïdes sont assez
    fréquemment rencontrés. L'équilibre
    "syntectique", associé à la démixtion d'une phase
    liquide est beaucoup plus rare.

36
II Diagrammes binaires simples
  • En règle générale, les diagrammes de phases
    binaires résulte de la combinaison, parfois très
    complexe, de domaines monophasés, biphasés et
    d'un ou plusieurs équilibres triphasés. Ces
    équilibres faisant nécessairement intervenir des
    phases distinctes, un diagramme de phases sera
    donc d'autant plus complexe que le nombre de
    phases intermédiaires solides susceptibles de se
    former est plus important. Par ailleurs, ces
    phases ne sont souvent stables que dans un
    domaine limité de température et composition, la
    formation et/ou la décomposition de ces phases
    intermédiaires solides seront alors également
    associées à des équilibres triphasés.
  • Cette constatation permet de classifier les
    diagrammes binaires en diagrammes binaires
    simples lorsque aucune phase intermédiaire n'est
    susceptible de se former et en diagrammes
    binaires complexes lorsque au moins une phase
    intermédiaire se forme.
  • Dans le cas des diagrammes binaires simples, il
    est commode de distinguer
  • - les diagrammes à solubilité complète ne
    comportant aucun équilibre triphasé,
  • - les diagrammes eutectiques simples,
  • - les diagrammes péritectiques simples,
  • - les diagrammes tels qu'un équilibre triphasé
    de type monotectique ou monotectoïde résulte de
    la démixtion d'une solution.

37
II Diagrammes binaires simples
  • II-1 Diagrammes à solubilité complété
  • Dans un système binaire, la solubilité des deux
    constituants est dite complète ou continue
    lorsque la ou les solutions qu'ils sont
    susceptibles de former, sont stables dans tout le
    domaine de composition. Les diagrammes binaires
    les plus simples sont alors tels que les deux
    constituants soient solubles en toute proportion
    en phase liquide et en phase solide, formant
    alors une solution solide continue.
  • Dans le cas des systèmes binaires métalliques,
    l'exemple le plus simple de diagramme à
    solubilité complète est le diagramme Cu-Ni. En
    effet, Cu et Ni forment, selon la température,
    une unique solution

liquide ou solide, de structure cfc, dont le
domaine de stabilité s'étend du Cu pur au Ni pur.
Les domaines de stabilité de ces deux phases sont
séparés par un étroit domaine biphasé en forme de
fuseau. Dans ce domaine biphasé, les deux phases
coexistent et sont donc en équilibre.
Aux températures inférieures à 354C, seuls des
maintiens isothermes de très longue durée
permettent d'observer la démixtion de la solution
solide Cu-Ni.
38
II Diagrammes binaires simples
  • Remarque
  • Dans le cas spécifique des équilibres
    liquide-solide, les courbes qui délimitent les
    domaines d'existence des phases liquide et solide
    sont respectivement dénommées "liquidus" et
    "solidus".

39
II Diagrammes binaires simples
  • Exemples de diagrammes binaires à solubilité
    complète
  • L'existence d'une solution solide continue entre
    deux constituants indépendants quelconque exige
    que ces deux constituants possèdent la même
    structure cristalline et des propriétés
    physico-chimiques proches, notamment en terme de
    liaison chimique, taille
  • Lorsque ces constituants sont très proches cela
    est notamment le cas du système Ni-Cu, les
    solutions liquide et solide en équilibre peuvent
    être assimilées à des solutions idéales. Le
    domaine biphasé est alors délimité par des
    courbes de liquidus et solidus formant, comme
    pour le système Ni-Cu, un fuseau régulier. Cette
    forme de fuseau est fréquemment observée. Le
    diagramme Ge-Si est un autre exemple, ce type de
    diagramme est également observé pour des systèmes
    tels que NiO-MgO, TiC-ZrC La courbure négative
    du solidus du binaire Ag-Au traduit un plus grand
    écart à l'idéalité des solutions solides Ag-Au.

40
II Diagrammes binaires simples
  • La forme et la dimension du domaine biphasé sont
    dictées par les propriétés thermodynamiques des
    constituants. La forme en fuseau indique,
    indépendamment de la courbure des liquidus et
    solidus, que les phases en équilibre sont proches
    de solutions idéales. En revanche, plus la forme
    en complexe, plus les solutions en équilibre
    s'éloignent de l'idéalité.
  • Ces règles très générale sont valables pour tous
    les types de liaison et s'appliquent aussi bien
    aux solutions solides des métaux et des composés
    intermétalliques que des composés ioniques ou
    covalents.

41
II Diagrammes binaires simples
  • L'existence de variétés allotropiques peut
    conduire à des situations très diverses. Ainsi,
    l'identité de structure cristalline des variétés
    a(hcp) et b(cc) de Ti et Zr conduit à un
    diagramme à solubilité complète à l'état a, b et
    liquide.
  • Par ailleurs, l'exemple du diagramme Pu-U montre
    que l'existence d'une solution solide continue
    entre deux variétés allotropiques (ici ePu et gU,
    toutes deux cubiques centrées) n'exclut pas la
    présence d'un ou plusieurs équilibres triphasés
    faisant intervenir d'autres variétés
    allotropiques.

42
II Diagrammes binaires simples
  • Transformations liquide-solide dans un système à
    solubilité complète

Une solution L des constituants A et B, de
fraction molaire xB,i en B, est refroidie depuis
l'état liquide. Sa solidification débute à la
température Td. A cette température, la phase
solide en équilibre avec ce liquide est une
solution solide de composition xB,d. Cette
composition est donc celle des premiers
cristallites de phase solide. En supposant que le
système reste toujours en équilibre au cours du
refroidissement, la composition des phases
liquide et solide décrit les portions des courbes
liquidus et solidus comprises entre Td et Tf,
température finale à partir de laquelle le
système est formé d'une solution solide S de
composition identique à celle de la solution L
initiale.
LS
Comme le montre le schéma ci-contre, la phase
solide finale est, dans ces conditions de
solidification en équilibre, homogène et de
composition parfaitement uniforme.
43
II Diagrammes binaires simples
  • Transformations liquide-solide dans un système à
    solubilité complète

Il est, en réalité, très difficile de maintenir
un système liquide-solide à l'équilibre lors
d'un refroidissement. En effet, la composition
des solutions liquide et solide en équilibre
varie entre Td,Tf. Or, si le transport de matière
est rapide en phase liquide, ce transport est, au
contraire, très lent en phase solide. La
composition du solide ne peut donc pas
s'homogénéiser et les compositions des phases
liquide et solides s'écartent alors des
compositions d'équilibres.
LS
Ainsi, à la fin de la solidification, les solides
obtenus sont fréquemment inhomogènes. Cette
inhomogénéité se traduit par une ségrégation,
appelé ségrégation primaire, des constituants du
système au sein de la phase solide. Des
traitements thermiques, parfois combinés avec des
opérations de corroyage (déformation plastique),
sont nécessaires pour éliminer ou atténuer ces
ségrégations primaires.
44
II Diagrammes binaires simples
  • II-2 Diagrammes eutectiques simples
  • Les diagrammes eutectiques simples possèdent tous
    une structure identique résultant la présence
    d'un seul équilibre triphasé eutectique entre une
    phase liquide et deux phases solides. Ces deux
    phases solides sont souvent dénommées "solutions
    solides terminales" car leur domaine de stabilité
    s'appuie sur chacun des deux constituants du
    système. Les constituants dissous abaisse la
    température de fusion commençante de ces
    solutions (solidus). En conséquence, la
    température de l'équilibre eutectique est
    inférieure à la température de fusion des
    constituants du système.
  • Un exemple caractéristique est celui du diagramme
    Pb-Sn.

Solution liquide
Solution terminale de Pb dans Sn
Solution terminale de Sn dans Pb
Les alliages Pb-Sn de composition proche de
l'eutectique sont utiliser pour braser les
composants électriques sur leur support.
45
II Diagrammes binaires simples
  • Cas particulier
  • La solubilité dans les solutions terminales est
    parfois très faible. Les représentation graphique
    usuelle confondent alors ces solutions terminales
    avec les constituant purs. Le diagramme Au-Si est
    un exemple caractéristique. Le diagramme Au-Ge
    montre qu'une seule des solubilités peut prendre
    une très faible valeur.

Ces deux diagrammes binaires montrent bien qu'un
eutectique conduit la formation d'une phase
liquide à des températures très inférieures aux
températures de fusion des constituants purs.
46
II Diagrammes binaires simples
  • Transformations liquide-solide des systèmes
    eutectiques simples
  • Compositions telles que xB lt xB,E(f1) ou xB gt
    xB,E(f2)
  • La figure ci-dessous montre que les
    transformations subies sont semblables à celles
    précédemment décrites dans le cas d'un fuseau
    biphasé les courbes de liquidus et solidus
    déterminent la composition des phases en Lf1
    équilibre entre Td et Tf.

T gt Td L seule phase présente T Td début de
la solidification Td gtT gtTf L f1 en
équilibre T Tf fin de la solidification
En dessous de Tf, le système est monophasé, seule
la phase f1 est stable. Cependant, selon la
valeur de xB, la limite de solubilité de B dans A
est atteinte à Ts.. Le système est alors biphasé,
il est constitué d'un mélange f1f2. La
composition des phases f1 et f2 en équilibre est
déterminée par les courbes de solubilité.
Représentation schématique de l'évolution de la
constitution du système de composition xB, en
fonction de T.
47
II Diagrammes binaires simples
  • Composition xB xB,E(L)

T gt TE L seule phase présente T TE
équilibre triphasé T lt TE mélange f1 f2
L?f1 f2
Lors d'un refroidissement depuis TgtTE, T décroît
rapidement car la plus faible capacité thermique
des liquides permet des vitesses de
refroidissement rapides. T cesse de décroître
lorsque l'équilibre triphasé s'établit à TTE et,
comme la variance du système est nulle, demeure
constante tant que les trois phases sont en
équilibre. Le refroidissement déplace, à T
constante, l'équilibre dans le sens L?f1f2. La
température décroît à nouveau lorsque tout le
liquide a été transformé en f1 f2. La vitesse
de refroidissement est généralement plus lente du
fait de la plus grande capacité thermique des
solides.
Dans un système eutectique solide, les phases f1
et f2 se présentent souvent sous une forme
lamellaire ou fibreuse.
48
II Diagrammes binaires simples
  • L'évolution de la température en fonction du
    temps peut être schématisée de la façon suivante

Représentation schématique de la transformation
eutectique les deux phases solides f1 et f2 se
forment simultanément à partir de la phase
liquide L.
Courbe de refroidissement d'un système de
composition eutectique
La microstructure du mélange des deux phases f1
et f2 dépend de la vitesse de refroidissement du
système et des propriétés respectives des
interfaces f1/f2, f1/L et f2/L.
49
II Diagrammes binaires simples
  • Compositions telles que xB,E(f1) lt xB lt xB,E(L)
  • La figure ci-dessous montre que la transformation
    est semblable à celle précédemment décrite dans
    le cas d'un fuseau biphasé.

T gt Td seule la phase L est stable T Td
début de la solidification Td gtT gtTE L f1 en
équilibre T TE équilibre triphasé L?f1 f2 T
lt TE mélange f1 f2
Aux températures supérieures à TE l'évolution du
système est semblable à celle observée dans le
cas d'un système biphasé. Les courbes de liquidus
et solidus du fuseau partiel Lf1 détermine la
composition de ces deux phases.
Représentation schématique de l'évolution de la
constitution du système de composition xB, en
fonction de T.
50
II Diagrammes binaires simples
  • L'évolution du système au cours du
    refroidissement peut aussi être schématisée de la
    façon suivante

T
T
L
Td
L f1
L f2
Lf1
L?f1 f2
TE
f2
f1
f1 f2
f1 f2
xB
temps
xB,E(f1)
xB,Eq(L)
xB,E(f2)
  • Selon la valeur de xB, une proportion plus ou
    moins importante de phase f1 est présente dans le
    système avant que l'équilibre triphasé ne
    s'établisse.
  • D'un point de vue strictement thermodynamique,
    cette phase f1, parfois appelée proeutectique, ne
    peut pas être distinguée de la phase f1 qui se
    forme lors de la transformation eutectique. En
    pratique, le refroidissement, souvent trop
    rapide, ne permet pas l'homogénéisation, en terme
    de microstructure et parfois de composition, des
    phases f1 proeutectique et eutectique.

51
II Diagrammes binaires simples
  • Exemple structure de solidification d'alliages
    Pb-Sn.

La phase sombre est la solution solide riche en
Pb. La phase claire est la solution solide riche
en Sn.
52
II Diagrammes binaires simples
  • II-3 Diagrammes péritectiques simples
  • Le binaire Co-Cu est un exemple de diagramme
    péritectique simple. La température de
    l'équilibre péritectique est comprise entre les
    températures de fusion des deux constituants du
    système. Cette caractéristique résulte de
    l'influence différente des constituants sur la
    fusion des solutions solides qu'ils forment.
    Ainsi, dans le binaire Co-Cu, Cu, en solution
    solide dans Co, abaisse les températures de
    fusion commençante (courbe de solidus) alors que
    Co, en solution dans Cu, a un effet inverse.

53
II Diagrammes binaires simples
  • Transformations liquide-solide des systèmes
    péritectiques simples
  • Pour les compositions inférieures à xB,P(f1) ou
    supérieure à xB,P(L), les transformations subies
    lors d'un refroidissement depuis l'état liquide
    sont semblables à celles décrites dans le cas
    d'un fuseau biphasé.
  • L'équilibre péritectique intervient seulement
    lorsque la composition est comprise entre
    xB,P(f1) et xB,P(L). Quelle que soit cette
    composition, les transformations se produisant à
    T gt TP, sont déterminées par les courbes de
    solidus et liquidus relatives à l'équilibre des
    phases f1 et L. Ainsi, à une température TPdT
    très faiblement supérieure à la température de
    l'équilibre péritectique, les phases en équilibre
    sont la phase f1, de composition proche de
    xB,P(f1), et la phase L, de composition proche de
    xB,P(L).

Lorsque la température devient exactement égale à
TP, les phases f1 et L réagissent pour former la
phase f2 et établir ainsi l'équilibre triphasé.
Ensuite, selon la composition initiale du
système, le passage à une température TP-dT
conduira à un système biphasé constitué de - des
phases f1 et f2 lorsque la composition initiale
est comprise entre xB,P(f1) et xB,P(f2), - de
phase f2 pour la composition xB,P(f2), - des
phases f2 et L pour une composition initiale
entre xB,P(f2) et xB,P(L).
54
II Diagrammes binaires simples
  • Considérons les transformations subies par un
    système de composition xB,P(f2).

Cette figure illustre les difficultés associées à
l'intervention d'un équilibre péritectique. En
effet, la réaction des phases f1 et L pour former
la phase f2 exige que ces deux phases f1 et L
soient en contact, f2 se développe alors entre
ces deux phases et limite donc leur possibilité
de réaction qui dépendra du transport, en phase
solide, des constituants A et B dans f2. Une
telle réaction sera donc toujours très lente.
Ainsi, lorsque intervient un équilibre
péritectique, il est très difficile d'obtenir, à
partir de l'état liquide, des systèmes en
équilibre à l'état solide. Les microstructures
sont généralement complexes. Il est préférable
d'éviter ces systèmes dans les applications
pratiques.
55
II Diagrammes binaires simples
  • II-4 Diagrammes avec démixtion d'une solution
  • Les équilibres triphasés monotectiques et
    monotectoïdes résultent respectivement de
    l'instabilité d'une solution liquide ou solide.
    La démixtion d'une solution solide peut conduire
    à un diagramme simple où l'équilibre monotectoïde
    est seul présent. En revanche, l'équilibre
    monotectique est nécessairement associé à un
    autre équilibre triphasé impliquant la phase
    liquide dans un équilibre eutectique ou
    péritectique.

Les solutions solides cc de Zr et Nb ne sont pas
stables, du fait de la transformation
allotropique du Zr, dans tout le domaine de
composition. L'équilibre monotectoïde résulte de
cette instabilité. Le binaire Hf-Ta présente,
pour la même raison, une structure tout à fait
semblable.
56
II Diagrammes binaires simples
  • Le binaire Cu-Pb combine un équilibre
    monotectique (coté riche en Cu) et un équilibre
    eutectique (coté riche en Pb). Cet équilibre
    résulte des propriétés des solution liquides
    Cu-Pb.

57
III Diagrammes binaires complexes
  • D'un point de vue uniquement topologique, la
    complexité d'un diagramme de phase dépend
    notamment
  • - du nombre de variétés allotropiques (phases)
    des constituants du système considéré,
  • - du nombre de phases intermédiaires,
  • - de la stabilité des solutions et phases
    intermédiaires.

L'influence du nombre de variétés allotropiques
est évidente dans le cas du binaire U-Pu. Ces
deux constituants possèdent une variété c.c. à
haute température qui permet la formation d'une
solution solide continue. En revanche, les autres
variétés allotropiques sont de structure
différente. Deux phases intermédiaires solides,
stables sur un large domaine de composition, se
forment également. Ainsi, huit phases solides
peuvent être observées dans ce binaire. Ces
phases conduisent à plusieurs équilibres
eutectoïdes ou péritectoïdes.
Remarque Les équilibres des phases (bPu), (gPu)
et (hPu) avec la phase intermédiaire (zPu)
impliquent l'existence deux équilibres triphasés
distincts à des températures, proches de 278C,
trop peu différentes pour être distinguer sur la
figure.
58
III Diagrammes binaires complexes
  • Le diagramme ci-dessus est un diagramme
    hypothétique qui rassemble l'ensemble des
    équilibres triphasés solide-liquide susceptibles
    d'être observés.

59
III Diagrammes binaires complexes

60
III Diagrammes binaires complexes

61
III Diagrammes binaires complexes
  • III-1 Exemples de diagrammes binaires complexes
  • Les quelques diagrammes suivants illustrent la
    diversité des situations qui peuvent être
    rencontrées.

La position des limites de phases reportées en
pointillés est incertaine.
62
III Diagrammes binaires complexes
  • Le diagramme Cu-Zn est le diagramme de base des
    laitons qui sont soit des alliages de teneur en
    Zn comprises entre 15 et 30 en masse de Zn soit
    de l'ordre de 45 en masse (laiton b)

63
III Diagrammes binaires complexes
  • III.2 Analyse d'un diagramme complexe
  • L'analyse d'un diagramme de phases a pour but de
    repérer l'ensemble des différentes phases
    présentes, leur domaine de stabilité et les
    divers équilibres triphasés impliquant ces
    phases.
  • Exemple Diagramme Cu-Sn

Les alliages Cu-Sn sont à la base des divers
nuances de bronze. Ils sont parmi les tous
premiers matériaux métalliques mis œuvre par
l'homme par fonderie.
64
III Diagrammes binaires complexes
  • Phases présentes dans le système Cu-Sn 9 phases
    distinctes

65
III Diagrammes binaires complexes
  • Equilibres triphasés 11 équilibres distincts.

La transformation h/h' est une transformation
particulière qui n'est pas considérée ici.
66
III Diagrammes binaires complexes
  • Fusion non-congruente

Les phases b, g et h ne fondent pas directement,
elles se décomposent au chauffage en liquide et
une autre phase solide b ? (Cu) L g ? b
L h ? e L Ces phase sont dites à fusion
non-congruente car leur composition est
différente de celle de la phase liquide qui se
forme lors de cette réaction péritectique.
67
III Diagrammes binaires complexes
  • Comme le montre le diagramme Au-Pb, la fusion
    non-congruente des composés intermétalliques
    stœchiométriques est fréquemment observée. Cela
    est le cas des trois composés intermétalliques
    Au2Pb, AuPb2 et AuPb3.

68
III Diagrammes binaires complexes
  • III.3 Erreurs à éviter et à détecter
  • La plus part des erreurs qui peuvent être faites
    lors du tracé d'un diagramme binaire ou détectées
    sur quelques diagrammes de phases sont reliées à
    un mauvais usage de la règle des phases de Gibbs.
  • Les trois exemples ci-dessous ne sont pas
    exhaustifs.

Equilibre triphasé avec une phase de composition
variable.
Quatre phases en équilibre à la même température.
Trois phases en équilibre à T variable.
69
III Diagrammes binaires complexes
  • III.4 Méthodes expérimentales de détermination
    des diagrammes de phases
  • Les méthodes expérimentales communément utilisées
    dans la détermination des diagrammes de phases
    visent soit à déterminer les températures de
    changement de phases et/ou d'équilibre triphasé,
    soit à déterminer la nature et la composition des
    phases en présence.
  • La mesure des températures de changement de
    phases ou d'équilibre triphasé fait en général
    appel à des mesures thermiques (ATD ou DSC) ou
    bien à la mesure, en fonction de la température,
    des variations d'une ou plusieurs propriétés
    physico-chimiques (dilatation thermique,
    conductibilité électrique, variation des
    paramètres cristallographiques)
  • La détermination de la nature et de la
    composition des phases en présence est souvent
    effectuée au moyen de la diffraction des rayons
    X, de la microscopie électronique à balayage
    couplée à la microanalyse et des méthodes
    métallographiques usuelles. La métallographie
    quantitative permet de mesurer les fractions
    volumiques des phases présentes.
  • Enfin, les couples de diffusion sont souvent un
    moyen commode pour déterminer la composition, et
    les limites de composition, des phases
    intermédiaires et composés susceptibles de se
    former dans un système binaire à une température
    donnée.
Write a Comment
User Comments (0)
About PowerShow.com
