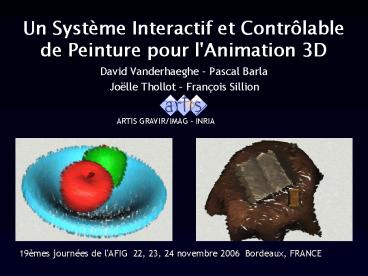

Un Systme Interactif et Contrlable de Peinture pour l'Animation 3D

1
Un Système Interactif et Contrôlable de Peinture
pour l'Animation 3D

• David Vanderhaeghe Pascal Barla
• Joëlle Thollot François Sillion

ARTIS GRAVIR/IMAG - INRIA
19èmes journées de l'AFIG 22, 23, 24 novembre
2006 Bordeaux, FRANCE
2
Introduction

• NPR ou Rendu expressif
• Concevoir des outils de communication visuelle
• Contrôlables, expressifs, efficaces
• Peinture
• Large gamme de style
• Contrôle du niveau dabstraction

Manet et sa Fille, Morisot, 1883
3
Introduction

• Peinture animée
• Mêmes avantages que la peinture fixe
• Très long à produire
• Contrôle de la cohérence temporelle impossible

Le Viel Homme et la Mer, A.Petrov
4
Introduction

• Utilisation de loutil informatique
• Automatiser les taches longues et répétitives
• Offrir des outils dédition (annulation )
• Contrôle de la cohérence temporelle
• Permettre le suivi des coups de pinceau
• Donner du sens à ce mouvement

5
Introduction

• Cohérence temporelle solutions naïves
• Utilisation texture perte de la nature plane
• Fixe en image effet rideau de douche

6
(No Transcript)
7
Plan

• Introduction
• Travaux précédents
• Contributions
• Méthode
• Résultats
• Conclusion

8
Travaux précédents

• Images fixes
• Contrôle du style
• Direct ou indirect
• Variété des coups de pinceau
• Simple rectangle texturé, long chemin
• Taille et densité des coups de pinceau
• Bonne couverture de limage recouvrement et
  répartition

Collomosse 2005
Haerbeli 96
Hertzmann 98
9
Travaux précédents

• Animation
• Pas une simple succession dimages fixes
• Donner un sens/contrôler lanimation
• Les coups de pinceau suivent les objets quils
  représentent
• Utilise vidéo ou scène 3D

Hays et al. 2005
10
Travaux précédents

• Animation basée scène 3D
• Meier 96
• Points dattache sur les objets
• Coups de pinceau dessinés en espace image
• Choix des coups de pinceau a priori
• Bonne cohérence temporelle
• Style et mouvement limités

11
Travaux précédents

• Animation basée scène 3D extensions
• Interactif Haller et al. 2004
• Gestion densité/abstraction Chi et al. 2006
• Longs coups de pinceau Kolliopoulos et al. 2006
• Style et mouvement encore limités

Chi et al. 2006
12
Contributions

• Style entièrement paramétrable
• Rendu dynamique
• Dépendant du point de vue
• Dépendant de léclairage
• Gestion de la densité des coups de pinceau
• Gestion du niveau dabstraction (fidélité)

13
Pipeline
Scène 3D
Sélection des points dattache
Dessin des coups de pinceau
Extraction/calcul des attributs
Style
Rendu peinture
14
Pipeline
Scène 3D
Sélection des points dattache
Dessin des coups de pinceau
Extraction/calcul des attributs
Style
Rendu peinture
15
Un coup de pinceau
Extraction/calcul des attributs

• Ensemble dattributs
• Géométriques position, largeur, longueur,
  courbure, orientation
• Dessin couleur, texture

orientation
longueur
courbure
largeur
16
Style
Extraction/calcul des attributs

• Lien entre les attributs de la scène et les
  attributs des coups de pinceau
• En pratique dans un shader
• Entrée les attributs de la scène (G-BUFFER)

17
Pipeline
Scène 3D
Sélection des points dattache
Dessin des coups de pinceau
Extraction/calcul des attributs
Style
Rendu peinture
18
Points dattache
Sélection des points dattache

• Suit le mouvement des objets 3D
• Utilisation de points dattache sur les objets
• Densité des points uniforme en espace image
• Choix dynamique des points dattache
• En limitant les changements abrupts

19
Hiérarchie
Sélection des points dattache

• Ajout/suppression
• Construction hiérarchie dynamique
• Octree
• Bonne répartition en espace objet (3D)
• Favorise répartition uniforme en espace image
• Sélection des coups de pinceau
• Coupe de la hiérarchie

20
Pipeline
Scène 3D
Sélection des points dattache
Dessin des coups de pinceau
Extraction/calcul des attributs
Style
Rendu peinture
21
Compromis
Dessin des coups de pinceau

• De  combien  sautorise-t-on à dépasser ?
• Fidélité permet dadapter le style dun coup de
  pinceau pour mieux représenter la scène

22
Fidélité
Dessin des coups de pinceau

• Détermine taille des coups de pinceau
• Seuil distance euclidienne
• en couleur (lab)
• en profondeur

23
Dessin
Dessin des coups de pinceau
Couleur référence
Profondeur référence
24
Dessin
Dessin des coups de pinceau
Couleur référence
Profondeur référence
25
Dessin
Dessin des coups de pinceau
Couleur courante
Profondeur courante
Couleur référence
Profondeur référence
26
Dessin
Dessin des coups de pinceau
Couleur courante
Profondeur courante
Couleur référence
Profondeur référence
27
Dessin
Dessin des coups de pinceau
Couleur courante
Profondeur courante
Couleur référence
Profondeur référence
28
Dessin
Dessin des coups de pinceau
Couleur courante
Profondeur courante
Couleur référence
Profondeur référence
29
Dessin
Dessin des coups de pinceau
30
Style danimation
Dessin des coups de pinceau

• Mise à jour des attributs des coups de pinceau
• En fonction des attributs précédents
• Suivant définition utilisateur

31
Résultats

• Interactif
• 5 à 20 images par secondes sur les exemples
• Utilisation du GPU

Orientations différentes pour chaque
objet Longueur et largeur constantes
Longueur et orientation suivant la normale
32
(No Transcript)
33
(No Transcript)
34
(No Transcript)
35
(No Transcript)
36
Conclusion

• Système dynamique de rendu peinture
• Dépendant du point de vue et de lillumination
• Style utilisateur paramétrable
• Style bas niveau des coups de pinceau
• Style danimation
• Fidélité
• Gestion dynamique de la densité des coups de
  pinceau

37
Travaux futurs

• Amélioration de la distribution
• Non uniforme en espace image
• Suivant le style utilisateur
• Métaphore de mouvement
• Permettre aux coups de pinceau de se détacher

38
Merci
Un Système Interactif et Contrôlable de Peinture
pour l'Animation 3D
