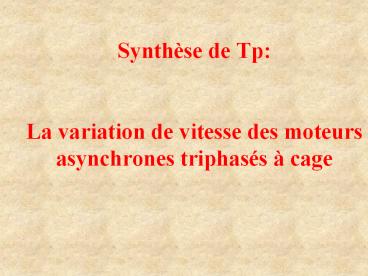

Synthèse de TpLa variation de vitesse des
moteurs asynchrones triphasés à cage
2
Introduction
Rappels sur les démarreurs
Démarrage direct
On agit sur la tension dalimentation pour
limiter le courant de démarrage
Démarrage Etoile/Triangle
Démarrage progressif
Un démarreur progressif ou le couplage étoile en
Y/D ne servent quà démarrer.
Pour faire varier la vitesse du moteur
Variateur de vitesse
3
Objectifs
  • Etre capable de coupler un moteur alimenté
  • par un variateur de fréquence

2) Etre capable danalyser le circuit de
puissance du modulateur
  • Reconnaître les différentes parties dun
    variateur
  • ( en puissance uniquement )

3) Déduire des relevés les lois de variation de
vitesse
4) Associer au variateur dun système ses
caractéristiques et justifier son utilisation
4
Sommaire
I. Couplage
II. Exploitation des relevés
III. Déduction du schéma interne dun variateur
IV. Les lois de la variation de vitesse
a) Fréquence variable
a) Rapport U/f constante
V. Synthèse par système
5
I. Couplage du moteur
Quel est le couplage du moteur malaxeur du
système de malaxage ?
Quel est le couplage du moteur tapis du convoyeur
à bande ?
Quelles sont les deux questions à se poser ?
1) Quelles sont les tensions applicables au
moteur ?
Tous 230 V / 400 V
2) Quel est le réseau alimentant le moteur ?
3 400 V ?
3 230 V ?
6
Quel est le couplage du moteur tapis du convoyeur
à bande ?
7
Quel est le couplage du moteur malaxeur du
système de malaxage ?
8
Compléter sur le document synthèse format A3
Le couplage des moteurs du -
Malaxeur - Convoyeur à bande
9
II. Exploitation des relevés
u (t) et i(t) en aval variateur
u (t) et i (t) en amont variateur
Schéma interne du variateur
10
II. Exploitation des relevés
Titre Sous-système ATV16 u(t) et i(t) amont
variateur
Graduer les axes
u(t) alternatif sinusoïdal
Umax 315 V
i(t) alternatif
i(t) 1 pic gt0 1 pic lt0
Imax 4,2 A
F 50 Hz
HARMONIQUES
11
II. Exploitation des relevés
Titre Système Convoyeur u(t) et i(t) amont
variateur
u(t) alternatif sinusoïdal
i(t) alternatif
i(t) 2 pics gt0 2 pics lt0
Imax 1,3 A
Ieff ????
F 50 Hz
