La luz est formada por fotones

1

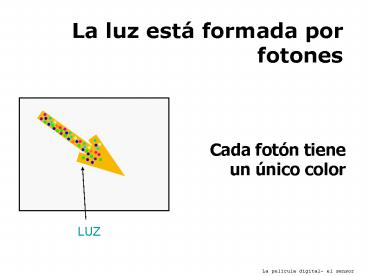

La luz está formada por fotones
Cada fotón tiene un único color
LUZ
La película digital- el sensor
2
El fotón mueve los electrones al chocar con ellos
LUZ
FOTÓN (ROJO)
ELECTRONES
La película digital- el sensor
3
EFICACIA CUANTICA
Número de electrones puestos en movimiento por
cada fotón
La película digital- el sensor
4
EFICACIA CUANTICA
Número de electrones puestos en movimiento por
cada fotón
La película digital- el sensor
5
EFICACIA CUANTICA
Número de electrones puestos en movimiento por
cada fotón
La película digital- el sensor
6
EFICACIA CUANTICA
Número de electrones puestos en movimiento por
cada fotón
La película digital- el sensor
7
EFICACIA CUANTICA
Número de electrones puestos en movimiento por
cada fotón
La película digital- el sensor
8
EFICACIA CUANTICA
Número de electrones puestos en movimiento por
cada fotón
La película digital- el sensor
9
EFICACIA CUANTICA
El número de electrones en movimiento depende del
color del fotón
La película digital- el sensor
10
LA EFICACIA CUANTICA DEPENDE DE LA LONGITUD DE
ONDA DEL FOTÓN
La película digital- el sensor
11
LA EFICACIA CUANTICA DEPENDE DE LA LONGITUD DE
ONDA DEL FOTÓN
La película digital- el sensor
12
LA EFICACIA CUANTICA DEPENDE DE LA LONGITUD DE
ONDA DEL FOTÓN
La película digital- el sensor
13
El SENSOR DE ESTADO SÓLIDO
Un electrodo de metal (La puerta)
Sobre una base de silicio tipo N o P (El sustrato)
La película digital- el sensor
14
El SENSOR DE ESTADO SÓLIDO
La fotocélula es un condensador controlado por
tensión
Una VC aplicada a la puerta y el sustrato
Bajo la puerta aparece una zona de
almacenamiento (región de deplexión)
La película digital- el sensor
15
El SENSOR DE ESTADO SÓLIDO
La luz mueve electrones dentro de la zona de
deplexión
La película digital- el sensor
16
El SENSOR DE ESTADO SÓLIDO
La luz mueve electrones dentro de la zona de
deplexión
La película digital- el sensor
17
El SENSOR DE ESTADO SÓLIDO
La luz mueve electrones dentro de la zona de
deplexión
La película digital- el sensor
18
El SENSOR DE ESTADO SÓLIDO
La luz mueve electrones dentro de la zona de
deplexión
La película digital- el sensor
19
El SENSOR DE ESTADO SÓLIDO
La luz mueve electrones dentro de la zona de
deplexión
La película digital- el sensor
20
El SENSOR DE ESTADO SÓLIDO
Un CCD consiste en muchas puertas colocadas sobre
el mismo sustrato
Al menos dos alimentaciones se alternan
La película digital- el sensor
21
El SENSOR DE ESTADO SÓLIDO
Variando periodicamente la tensión de las puertas
movemos los electrones
La película digital- el sensor
22
NO HAY MANERA DE DIFERENCIAR LOS ELECTRONES
PRODUCIDOS POR CADA TIPO DE FOTÓN
La imagen es en blanco y negro
La película digital- el sensor
23
Para producir una imagen en color...
...colocamos un filtro de color delante de cada
pixel
La película digital- el sensor
24
Matriz de Bayer
Existen muchos diseños de filtros
El diseño Bayer es de los más empleados
El verde ocupa el 50 de la superficie
El azul el 25
El rojo el 25 restante
La película digital- el sensor
25
Transformaciones
La respuesta de un sensor es lineal
Pendiente recta
Producen cambios iguales en la respuesta
Cambios iguales en las sombras
La película digital- el sensor
26
Transformaciones
Pero nuestra mirada no lo es
Transformamos los datos del sensor
-Equilibrio de grises -Realce de contraste de los
tonos medios -Corrección de gamma
La película digital- el sensor
27
Transformaciones
Resultado
Una curva de respuesta no lineal
La película digital- el sensor
28
Tipos de imagen
Imagen fotométrica (Scene referred)
Datos directos del sensor Sin equilibrio de
grises Lineal Relación conocida
causa-efecto Imagen sin vida
Imagen perceptiva (Output referred)
Datos transformados Con equilibrio de grises No
lineal Relación causa-efecto indeterminada Imagen
agradable de ver
La película digital- el sensor
