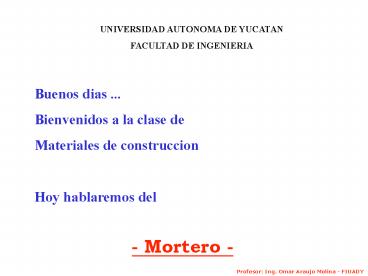

UNIVERSIDAD AUTONOMA DE YUCATAN FACULTAD DE
INGENIERIA
Buenos dias ... Bienvenidos a la clase
de Materiales de construccion Hoy hablaremos
del
- Mortero -
Profesor Ing. Omar Araujo Molina - FIUADY
2
- MORTEROS -
Clasificacion de los morteros
Los morteros a base de cemento se usan en las
obras de albañileria para pegar piezas de
construccion o como recubrimientos.
Profesor Ing. Omar Araujo Molina - FIUADY
3
- MORTEROS -
Clasificacion de los morteros
MORTERO
Los morteros se conforman con varios elementos.
Profesor Ing. Omar Araujo Molina - FIUADY
4
- MORTEROS -
Clasificacion de los morteros
aglomerante
MORTERO
aereo
hidraulico
Profesor Ing. Omar Araujo Molina - FIUADY
5
- MORTEROS -
Clasificacion de los morteros
aglomerante
MORTERO
yeso
cal
cemento
Profesor Ing. Omar Araujo Molina - FIUADY
6
- MORTEROS -
Clasificacion de los morteros
arena
aglomerante
MORTERO
Sirve para disminuir los costos
Sirve para disminuir la contraccion por fraguado
Profesor Ing. Omar Araujo Molina - FIUADY
7
- MORTEROS -
Clasificacion de los morteros
arena
aglomerante
MORTERO
agua
Es la que fija la resistencia de la masa
endurecida
Profesor Ing. Omar Araujo Molina - FIUADY
8
- MORTEROS -
Clasificacion de los morteros
Mortero mixto
MORTERO
Ejemplo 11 8
Volumen de cemento Es igual al Volumen de cal

• De cemento
• De cal
• De arena
• Y 260 litros de agua

Profesor Ing. Omar Araujo Molina - FIUADY
9
- MORTEROS -
Clasificacion de los morteros
Mortero mixto
Da suavidad Da trabajabilidad Da
impermeabilidad Aumenta la adherencia
MORTERO
Mortero bastardo
Al cemento agregar cal de 5 al 15
Profesor Ing. Omar Araujo Molina - FIUADY
10
- MORTEROS -
Clasificacion de los morteros
Mortero mixto
Ejemplo 1 4

• De cemento
• De arena
• Y 190 litros de agua

MORTERO
Mortero bastardo
de cal 12 5 13 10 14 15
Al cemento agregar cal de 5 al 15
Profesor Ing. Omar Araujo Molina - FIUADY
11
- MORTEROS -
Clasificacion de los morteros
Mortero mixto
Mortero de cemento
MORTERO
Mortero bastardo
Cemento agua
Mortero simple
Profesor Ing. Omar Araujo Molina - FIUADY
12
- MORTEROS -
Clasificacion de los morteros
Mortero mixto
Mortero de cemento
MORTERO
Mortero bastardo
Cemento agua
Economico Impermeable Resistente
Cemento Agua arena
Profesor Ing. Omar Araujo Molina - FIUADY
13
- MORTEROS -
Clasificacion de los morteros
Mortero mixto
Mortero de cemento
MORTERO
Cemento Agua arena
Mortero bastardo

• De cemento
• De arena
• Y 250 litros de agua

Ejemplo 1 4
Profesor Ing. Omar Araujo Molina - FIUADY
