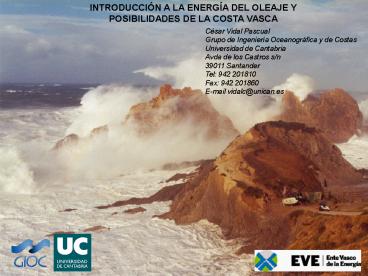

INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
César Vidal Pascual Grupo de Ingeniería
Oceanográfica y de Costas Universidad de
Cantabria Avda de los Castros s/n 39011
Santander Tel [phone] Fax [phone] E-mail
vidalc_at_unican.es
2
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
ÍNDICE

• Las energías marinas
• Descripción del oleaje corto y largo plazo
• Generación y dispersión del oleaje Mar de viento
  y mar de fondo
• El flujo de energía
• Fuentes de datos disponibles
• Datos de oleaje en la costa vasca
• Propagación del oleaje hasta la costa
• Resultados
• Conclusiones

3
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
LAS ENERGÍAS MARINAS Potencial renovable
4
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
LA ENERGÍA TÉRMICA
Ventajas Potencial elevado Alta
concentración Inconvenientes Alejamiento de la
demanda Alta mar Zonas tropicales Tecnología por
desarrollar
5
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
LA ENERGÍA DE LAS MAREAS
Ventajas Tecnología disponible Alta
concentración Zonas costeras
Inconvenientes Costo de instalación Lugares
específicos Impacto ambiental
6
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
LA ENERGÍA DE LOS VIENTOS OCEÁNICOS
Ventajas Tecnología disponible Zonas
costeras Vientos mas intensos y estables Menor
interferencia ambiental
Inconvenientes Costo de instalación y
mantenimiento
7
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
LA ENERGÍA DE LAS CORRIENTES MARINAS
Ventajas Tecnología disponible Zonas
costeras Poca interferencia ambiental
Inconvenientes Zonas específicas Costo de
instalación y mantenimiento
8
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
LA ENERGÍA DEL OLEAJE
Ventajas Tecnología disponible Energía muy
extendida Poca interferencia ambiental
Inconvenientes Costo de instalación y
mantenimiento Acciones extremas
9
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
EL OLEAJE EN LA COSTA VASCA Evaluación del recurso

• Descripción del oleaje corto y largo plazo
• Generación y dispersión del oleaje Mar de viento
  y mar de fondo
• El flujo de energía
• Fuentes de datos disponibles
• Datos de oleaje en la costa vasca
• Propagación del oleaje hasta la costa
• Resultados
• Conclusiones

10
INTRODUCCIÓN A LA ENERGÍA DEL MAR Y POSIBILIDADES
DE LA COSTA VASCA
Descripción del oleaje corto y largo plazo
11
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
Descripción del oleaje a corto plazo Función de
densidad espectral
H1, T1, ?1
Espectro direccional
H2, T2, ?2
Espectro escalar
Frecuencia
12
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
Generación y dispersión del oleaje mar de viento
y mar de fondo
SEA
Dispersión angular
Dispersión radial
SWELL
13
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
El flujo de Energía
Potencia media del oleaje que incide en un
cilindro vertical de anchura unidad desde la
superficie hasta el fondo (W/m)
Hs Altura de ola media en metros de las N/3
mayores olas de un estado de mar de N olas Tm
Periodo de ola medio en segundos del estado mar.
14
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
FUENTES DE DATOS DE OLEAJE
15
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
FUENTES DE DATOS DE OLEAJE
DATOS INSTRUMENTALES Boya direccional de
Bilbao Operativa desde 1990
16
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
FUENTES DE DATOS DE OLEAJE
DATOS RETROANÁLISIS METEOROLÓGICO Resultado de
la aplicación del modelo WAM a los datos
meteorológicos de 37 años 108110 estado de mar
de 3 horas de duración Resultados en una malla de
0.25º de longitud y latitud

• Datos de cada estado de mar
• 2 espectros SWELL y 1 SEA
• De cada espectro
• Altura de ola significante, Hs
• Periodo medio, Tm
• Periodo de pico, Tp
• Dirección media de propagación, ?m

17
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
DATOS DE OLEAJE EN LA COSTA VASCA
18
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
CALIBRACIÓN DEL OLEAJE
Se realiza buscando los polinomio de
transformación que haga coincidir los regímenes
medios escalares anuales de altura de ola
significante y periodo medio medidos en la boya y
en el punto de la malla de retroanálisis mas
cercano a la boya
Una vez obtenidos los polinomios, se reforma con
ellos toda la base de datos
19
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
PROPAGACIÓN DEL OLEAJE HASTA LA COSTA

• Generación de una matriz (T, ?) de componentes
  monocromáticas que englobe todas las componentes
  presentes en los datos.
• Propagación de las componentes y creación en cada
  punto objetivo de una matriz de coeficientes de
  propagación Cpunto(T, ?).
• Descomposición del espectro direccional de cada
  estado de mar en componentes S(T, ?).
• Interpolación de los coeficientes para cada
  componente del espectro y reconstitución del
  espectro direccional en cada punto.

20
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
PROPAGACIÓN DEL OLEAJE HASTA LA COSTA
21
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
PROPAGACIÓN DEL OLEAJE HASTA LA COSTA
22
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS
PLENCIA
LEQUEITIO
LEQUEITIO
ZUMAYA
23
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS
Para las 7 longitudes Cuatro puntos por
longitud Indefinidas, -100, -60 y -30 m Cuatro
estaciones Anual, Invierno (N-Mar), Verano (M-S)
y Transición (A y O) Variables Hs, Tm, Fe, ?m

• Valores medios y cuantiles
• Flujo medio de energía
• Dirección media de propagación
• Regímenes medios y extremales
• 4 Regímenes medios una variable
• 6 Regímenes medios dos variables
• 1 Régimen extremal anual de Hs

24
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS
Punto 2916 - 100
25
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS
Punto 2916 - 100
26
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS Regímenes medios una variable
Punto 2916 100 Anual
27
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS Regímenes medios dos variables
Punto 2916 100. Anual
28
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS Regímenes medios dos variables
Punto 2916 100. Anual
29
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS Regímenes Extremales
Punto 2916 100.
30
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS Variación espacial del flujo de
energía
31
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
RESULTADOS Variación espacial de la dirección
de propagación
32
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
CONCLUSIONES
Atlas Energético de Oleaje de la costa del País
Vasco Resolución espacial 0.25º longitud y
cuatro profundidades (Indefinidas, -100, -60 y
-30 m) Valores medios y estadística media de Hs,
Tm, Fe y ?m anualmente y por estaciones Regímenes
extremales de Hs
33
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
CONCLUSIONES

• RESULTADOS PARA RECORDAR
• En profundidades indefinidas (gt200 m)
• La variación ESTE - OESTE del flujo de energía en
  es muy pequeña (25 a 27 KW/m)
• Flujo medio de energía anual 26 KW/m
• Flujo medio de energía en invierno 44 KW/m
• Flujo medio de energía en verano 9 KW/m.
• Flujo medio de energía Abril y Octubre 19 KW/m.
• Dirección de propagación media anual 301º
  (N59ºW)
• A 30 m de profundidad
• El flujo de energía disminuye de forma variable
  según la orientación de la costa.
• Variación en mínima en el cabo Machichaco y en el
  cabo Higuer.
• El abrigo del cabo Machichaco reduce el flujo de
  energía en la costa desde Bermeo hasta Deva
• Flujo medio de energía anual 11 KW/m
• Flujo medio de energía en invierno 18 KW/m.
• Flujo medio de energía en verano 5 KW/m.
• Flujo medio de energía Abril-Sep 9 KW/m.

34
INTRODUCCIÓN A LA ENERGÍA DEL OLEAJE Y
POSIBILIDADES DE LA COSTA VASCA
César Vidal Pascual Grupo de Ingeniería
Oceanográfica y de Costas Universidad de
Cantabria Avda de los Castros s/n 39011
Santander Tel [phone] Fax [phone] E-mail
vidalc_at_unican.es
