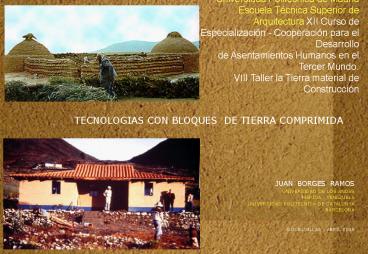

Universidad Politécnica de MadridEscuela Técnica
Superior de Arquitectura XII Curso de
Especialización - Cooperación para el Desarrollo
de Asentamientos Humanos en el Tercer Mundo. VIII
Taller la Tierra material de Construcción
TECNOLOGIAS CON BLOQUES DE TIERRA COMPRIMIDA
JUAN BORGES RAMOS UNIVERSIDAD DE LOS
ANDES MERIDA . VENEZUELA UNIVERSIDAD POLITECNICA
DE CATALUNYA BARCELONA BOCEGUILLAS , ABRIL 2009
2
ANTECEDENTES
3
ANTECEDENTES BTC
4
(No Transcript)
5
ANTECEDENTES PRENSAS
TERSTARAM Belgica
FILUZ-Venezuela
CIVP-Colombia
GVR ULA-Venezuela
CTA-Paraguay
AG-Brasil
AECT-Texas USA
6
PRENSAS
7
SELECCIÓN DE LA TIERRA PARA CONSTRUCCION
8
ENSAYOS DE CAMPO
Prueba de la bola (humedad óptima)
Prueba de la botella(sediment.)
Prueba del cordón (plasticidad)
Prueba de la Pastilla (resistencia seca)
9
GRANULOMETRIA
Curva de la tierra utilizada en sistema PS-2(89)
GVR.ULA
Rangos limites para Tapial y Bloques de tierra
comprimida CRATerre
CURVA IDEALGrav Fina 3Arena Gruesa13Arena
media 21 Arena fina18 Limos 22 Arcilla 23
10
ESTABILIZACION
Objetivo Modificación de las propiedades del
sistema sólido-Agua- Aire Para obtener nuevas
propiedades permanentes compatibles con una
aplicación particular.
Tipos de estabilización

• Estabilización por Densificación
• gt Crear un medio mas denso
• gt Estática Dinámica ComplejaProyección/Compacta
  ción.
• Estabilización por Armazón
• gt Crear estructura en todas direcciones
• Estabilización Química.
• gt Crear uniones químicamente estables
• Estabilización por Impermeabilización.
• gt Recubrir los granos y bloquear poros y canales
  capilares

11
ESTABILIZACION

• En síntesis se requiere
• Unir o mejorar los enlaces existentes
• gt Mejorar la resistencia mecánica del suelo
• Resistencia a la Compresión(seca y
  húmeda) ,
• tracción y
  corte.
• Reducir los volúmenes de vacíos entre las
  partículas sólidas.
• gtMejorar la cohesión Reducir la porosidad
• Reducir las variaciones de volumen
• - Reducir los vacíos que no se pueden suprimir
• gt Reducir o eliminar la absorción de agua que
  es causante de hinchamiento ,
  retracción y abrasión.
• gt Mejorar la resistencia a la erosión del
  viento y de la lluvia.

12
ENSAYOS-ESTABILIZACION
Nº Estabilizante Aditivo Mezcla
Proporción Resistencia en Compresión
(kg/cm2) 0-0 Tierra natural 00 -
31,95 0-1 Tierra naturalArena 01 32
25,37 1 Sikacem (Vol. Agua) 11 12 41,96
12 17 43,82 13 115
35,94 2 Sikalatex(Vol. Agua) 21 12 60,72
22 115 40,69 23 199
43,95 3 Linaza (Vol. Agua) 31 199 41,27
32 115 30,31 33 19 32,14 4 Sika
1 (Vol. Agua) 41 19 36,64 42 115
39,19 43 199 39,88 5 Sikalite ( Vol.
Arcilla) 51 0,01 37,36 52 0,02
45,07 53 0,03 42,22 6 Azufre/Cal 7,7
61 11 15,66 62 12 8,71
63 13 15,34 7 Cal/Ceniza 71 2 -11
14,98 72 10-12 13,38
73 20-13 11,45 8 Yeso 81 115
34,65 82 112 29,37 83 19
24,78
13
ENSAYOS-ESTABILIZACION
Nº Estabilizante Aditivo Mezcla
Proporción Resistencia en Compresión
(kg/cm2) 9 Estabiram(Vol. Agua) 91 0,07
34,64 92 0,11 44,03 93 1,7
46,61 10 Dodigem (Vol. Agua) 101 0,07
39,29 102 0,11 38,08 103 1,7
38,38 11 Cera 111 0,07 38,12 Detergente
112 0,11 44,89 113 1,7
41,57 12 Aceite de Oliva 121 199
40,88 122 115 20,41 123 19
23,91 13 Cal/Cemento 4,00 131 23
13,02 132 41 16,86 133 11
28,35 14 Cemento 141 4 24,95 142 2
26,71 143 6 33,07 15 Cal 151 115
28,79 152 112 43,12 153 19
16,21 16 Agua de Cal 161 5
23,33 162 7,5 30,12 163 10
33,58
14
ENSAYOS MECANICOS

Ensayo de corte en diferentes muretes y materiales
Compresión en pilas con y sin mortero
Hoja granulometría tierra Curva ideal y límites
Componentes para Ensayo uso de refuerzos de Cañas
Ensayo corte murete escala reducida 12
15
ENSAYOS DINAMICOS
PUC-LIMA
16
Proceso de Fabricación de Bloques de Tierra

• Tipos de bloques
• - Bloques macizos
• Bloques alveolares
• Bloque a/b relieve
• Bloques especiales
• - Juntas organizadas
• - Juntas mecánicas
• - Bloque canal

Bloques de Juntas mecánicas
17
PS-2 SISTEMA ALBAÑILERIA ARMADA BTC Y REFUERZO
METALICO
18
PS-2 SISTEMA ALBAÑILERIA ARMADA BTC Y REFUERZO
METALICO
19
PS-6 SISTEMA ALBAÑILERIA ARMADA BJM Y REFUERZO
CAÑAS
20
PS-7 SISTEMA ALBAÑILERIA ARMADA REFUERZO DE CAÑA
BLOQUE U
21
PS-7 SISTEMA ALBAÑILERIA ARMADA REFUERZO DE CAÑA
BLOQUE U
22
PS- 9 SISTEMA ALBAÑILERIA ARMADA BLOQUE DE
TIERRA Y JUNTAS MECANICAS
23
PS- 9 SISTEMA ALBAÑILERIA ARMADA BLOQUE DE
TIERRA Y JUNTAS MECANICAS
24
CASA FREITES
25
IMPACTO DE LAS TECNOLOGÍAS DESARROLLADAS EN LAS
COMUNIDADES
